Panoramica
Catalogo VUOTOTECNICA® di ventose e accessori per presa, movimentazione e bloccaggio di numerosi materiali e geometrie. Copre coppe, piane, a soffietto, ellittiche, rettangolari, in schiuma e forme speciali, oltre a supporti, adattatori e accessori per applicazioni industriali (packaging, vetro, automotive, piastrelle, elettronica, alimentare e industria generale).

Caratteristiche principali

• Ampie geometrie: coppa, piana, soffietto, soffietto rinforzato, doppio/multi‑soffietto, serie a stella (SV), MAXIGRIP, corona circolare, profili rettangolari/ellittici e facce a labirinto.
• Mescole: standard (N = para naturale, A = antiolio, S = silicone) e speciali (BENZ, GERANIUM OF schiuma, NF neoprene, EPDM SB) per esigenze termiche/chimiche.
• Supporti e accessori: ottone nichelato, alluminio anodizzato, acciaio zincato, Anticorodal; perni maschio/femmina, fori M8 calibrati, prese laterali di vuoto, flange AQ e adattatori (GAS↔NPT, metrici↔GAS).
• Applicazioni tipiche: movimentazione vetro, marmo, ceramica, lamiere, pannelli verniciati, packaging (flow‑pack), film, bottiglie, lattine, alimenti, piastrelle strutturate e substrati delicati (Bernoulli per presa senza contatto).

Famiglie di prodotto selezionate

• Ventose con supporti: forme tradizionali su ampia gamma di diametri, montabili a freddo su supporti in ottone nichelato o alluminio anodizzato con perno filettato per sostituzione rapida.
• Ventose con supporto vulcanizzato: supporto metallico vulcanizzato alla ventosa per applicazioni gravose; mescola BENZ disponibile per resistenza a oli/cloro.
• Star Vacuum (serie SV): superficie rinforzata a stella per movimentare oggetti piani e flessibili senza deformazioni; fissaggi maschio/femmina disponibili.
• MAXIGRIP: per robotica/automotive; piane o a soffietto, rotonde o ovali; opzione BENZ per ampio campo termico e resistenza a olio/acqua.
• Ventose per packaging e film sottili: labbra molto sottili e tasselli interni per distribuire il vuoto ed evitare deformazioni di film e sacchetti; mescola Para raccomandata per plastica/carta.
• Ventose in gomma schiuma (GERANIUM, NF): versioni ad alta densità o a celle aperte per superfici molto ruvide; lastre/strisce autoadesive per fissaggio.
• Vacupredator: ventose per sacchi e contenitori flessibili con piastra scanalata e guarnizione in schiuma per accogliere pieghe e garantire tenuta.
• VMG134 per piastrelle strutturate: ventosa in schiuma ad alta densità con supporto Anticorodal, doppie connessioni di vuoto e lato autoadesivo per superfici testurizzate.
• Soffietti & multi‑soffietti: adattamento a superfici irregolari, compenso errori di planarità e separazione foglio per foglio in linee di packaging.
• Piane, labirinto e corona circolare: per carichi pesanti, lastre fragili e pezzi con foro centrale (dischi, pulegge); scelta della mescola in funzione dell'applicazione.
• Ventose Bernoulli: presa senza contatto tramite aria compressa per substrati molto delicati o leggeri (wafer, celle solari, film).

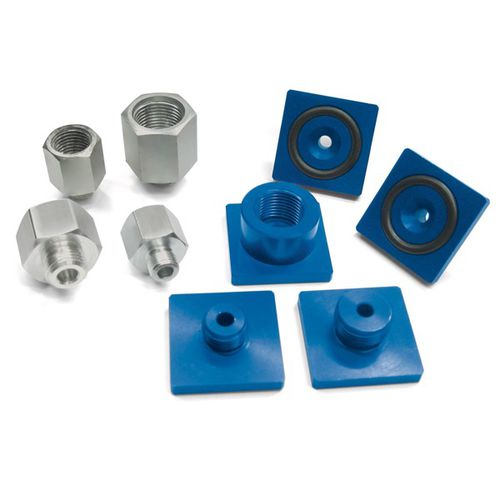

• Accessori: ampia gamma di adattatori, riduzioni filettate, flange AQ per robotica, filtri, O‑ring e viti tarate per regolare l'area di aspirazione.

Documentazione
Fogli tecnici PDF e modelli CAD disponibili per ogni famiglia prodotto (dimensioni, dati mescole, codici e liste accessori).

Specifiche tecniche

• Mescole standard: N (para naturale), A (antiolio), S (silicone).
• BENZ: durezza 60–75°Sh, temperatura esercizio ≈ -40°C a +170°C, alta resistenza all'abrasione e agli oli.
• Geranium OF: schiuma a celle aperte, -40°C a +80°C; NF neoprene: celle chiuse, -20°C a +80/100°C; EPDM SB: -40°C a +130°C.
• Supporti: ottone nichelato, alluminio anodizzato, acciaio zincato, Anticorodal.
• Montaggio: perni filettati maschio/femmina, fori M8 per viti tarate, prese laterali di vuoto; adattatori GAS↔NPT e flange AQ per integrazione robotica.
• Famiglie speciali: Bernoulli per presa senza contatto, ventose autobloccanti e ventose di serraggio con tolleranza ±0,05 mm per lavorazioni su vetro.
