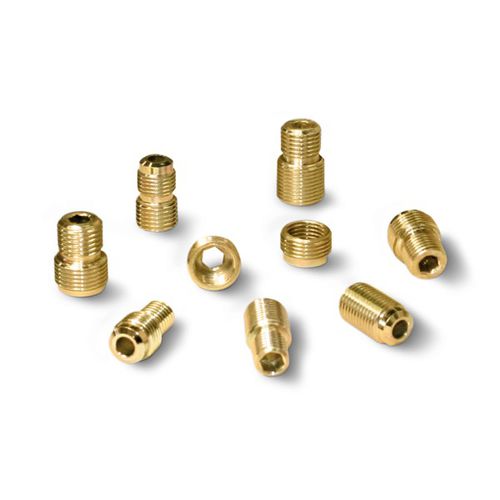

Riduzione maschio-femmina filettata 0008215

di riduzionein acciaio

Panoramica
Gamma completa di ventose e accessori per presa, movimentazione e bloccaggio di materiali diversi (vetro, lamiere, marmo, ceramica, legno, cartone, film plastici, flow-pack, sacchetti, oggetti delicati, uova, imballaggi ecc.). Famiglie prodotto: ventose a coppa, piane, a soffietto, ellittiche, rettangolari, concave, rinforzate, in gomma schiuma, serie SV (STAR), Maxigrip, Vacupredator, VMG134 per piastrelle strutturate e ventose Bernoulli senza contatto.

Caratteristiche generali delle mescole
Tabella delle mescole con denominazione commerciale, sigla internazionale, sigla Vuototecnica, vantaggi/limiti, colore, temperatura di esercizio, durezza, resistenza chimica, normative alimentari e applicazioni tipiche.

Questionario ventose
Modulo per il corretto dimensionamento di un manipolatore a ventose, raccoglie caratteristiche del carico e vincoli di movimentazione e raccomanda l'invio di disegno o campione per la scelta corretta della ventosa.

Ventose con supporti (4–9 mm)

• Ventose a coppa per piccoli oggetti con superfici piane, leggermente convesse o concave.
• Diametri 4–9 mm, mescole standard: Para naturale (N), gomma resistente all'olio (A), silicone (S).
• Calzate a freddo su supporti in ottone nichelato con perno filettato maschio; semplice sostituzione come ricambio.

Ventose con supporti (10–45 mm)

• Ventose montate su supporti in ottone nichelato o alluminio anodizzato; diametri 10–45 mm in mescole N, A, S.
• Supporto con perno filettato maschio; sostituzione agevole; mescole speciali su richiesta (minimi quantità).

Star Vacuum (serie SV)

• Serie SV studiata per oggetti piatti e flessibili (cartone, lamiere sottili) con settori rinforzati a stella per stabilità e adattamento.
• Labbro morbido e superficie portante rinforzata; montabile su supporti in alluminio anodizzato filettati maschio o femmina.

Maxigrip

• Progettate per applicazioni robotiche/automotive; formati rotondi/ellittici, piani o a soffietto; supporto vulcanizzato.
• Labbro esterno flessibile e geometria interna per drenaggio di olio/acqua; alto coefficiente di attrito su superfici oleate o bagnate.
• Mescola BENZ: durezza 60–75°Sh, temperatura d'esercizio -40 ÷ +170 °C; antimacchia, resistente ad abrasione, acqua e oli clorurati.

Ellittiche Maxigrip e accessori

• Ventose ellittiche piane e a soffietto per casse e profili stretti (serie VEP, VES).
• Adattatori e accessori in acciaio zincato o alluminio anodizzato per installazioni robotiche; sede esagonale interna per avvitamento semplice.

Ventose per packaging (film, flow-pack)

• Serie per oggetti sottili e delicati (sacchetti plastici/carta); labbro molto sottile e tasselli interni per distribuire la depressione e prevenire deformazioni.
• Si consiglia composto Para per migliore adesione su plastica/carta.

Piane, con tasselli e per pannelli/vetro/marmo

• Progettate per evitare scorrimenti; tasselli interni riducono il volume d'aria aspirata e impediscono deformazioni.
• Calzate a freddo su supporti in alluminio anodizzato fissati con ghiera; alcuni modelli prevedono foro M8 per grano di bloccaggio per ridurre la sezione di aspirazione.

VMG134 per piastrelle strutturate

• Soluzione in schiuma ad alta densità per piastrelle testurizzate; mantiene elasticità dopo cicli. Mescole: EPDM (SB) -40/+130 °C, GERANIUM (OF) -40/+80 °C, Neoprene (NF) -20/+80 °C.
• Lato autoadesivo per fissaggio al supporto in Anticorodal anodizzato; fori di fissaggio e raccordi sigillati con O-ring NBR.

Ventose vulcanizzate su supporto (BENZ)

• Per lamiere stampate e settore automotive; labbro rettificato per presa immediata; mescola BENZ resistente ad oli clorurati.
• Supporto in acciaio zincato vulcanizzato alla ventosa; altre mescole su richiesta.

Gomme schiuma (GERANIUM / OF e NF neoprene)

• GERANIUM (OF): adatta a superfici molto ruvide, buona elasticità, temp. -40/+80 °C; lato autoadesivo.
• NF neoprene: struttura cellulare chiusa, maggiore resistenza a compressione e a superfici lubrificate, temp. -20/+100 °C; non consigliata per uso alimentare.

Vacupredator

• Progettate per sacchi, buste e contenitori flessibili; corpo in alluminio anodizzato con piastra scanalata e guarnizione in schiuma per evitare perdite periferiche di vuoto su contenitori piegati.
• Forza di sollevamento calcolata per vuoto minimo -75 kPa con fattore di sicurezza 3.

Soffietti, soffietti rinforzati, doppio soffietto e ventose per uova

• I soffietti consentono grande flessibilità e compensazione delle irregolarità; adatti per prodotti da forno, packaging, uova e oggetti delicati; disponibili versioni per uso alimentare.
• Versioni rinforzate e doppie per separazione rapida e carichi pesanti; ventose per uova con labbro sottile per presa delicata senza segni.

Piani e vulcanizzati per carichi pesanti

• Per sollevamento di carichi pesanti; facce a labirinto per presa di fogli sottili senza flessione.
• Versioni con labbro verticale interno per superfici molto ruvide; supporti con foro filettato centrale e attacco vuoto laterale; alcune versioni includono perni/molle per guida e ammortizzazione.

Circolari, rettangolari ed ellittiche

• Circolari con bordo per pezzi forati (CD, dischi); labbro molto sottile per superfici ruvide.
• Rettangolari piane e antiscivolo per pannelli, marmo, ceramica; supporti con rivestimento antiscivolo e filtri opzionali.
• Ellittiche per superfici lunghe e strette; portaventosa antirotazione disponibili su richiesta.

Speciali e supporti

• Forme speciali per problematiche specifiche di presa: etichette, cioccolatini, piastrelle, piccole parti plastiche/metalliche ecc.
• Ampia gamma di accessori: ottone nichelato, alluminio anodizzato, acciaio zincato; adattatori di filettatura, manicotti e soluzioni antirotazione.

Bernoulli

• Presa senza contatto basata sul principio di Bernoulli per oggetti estremamente fragili (semiconduttori, celle solari, fogli ultrafini).
• Costruzione in alluminio anodizzato, disco di battuta in acciaio inox e distanziali antistatici in silicone; opzioni di alimentazione pneumatica assiale e radiale.

Documentazione e CAD
Schede tecniche PDF e file CAD (TraceParts) disponibili per ogni famiglia di prodotto con tabelle di riferimento, dimensioni e disegni tecnici.

Caratteristiche / specifiche tecniche

• Mescole standard: Para naturale (N), Gomma antiolio (A), Silicone (S).
• Mescole speciali: BENZ (60–75°Sh; -40/+170 °C), GERANIUM (OF) -40/+80 °C, NF neoprene -20/+100 °C, EPDM (SB) -40/+130 °C.
• Supporti: ottone nichelato, alluminio anodizzato, Anticorodal anodizzato, acciaio zincato; montaggio a freddo o vulcanizzato.
• Fissaggi: filetti maschio/femmina, foro filettato centrale (es. M8), attacchi laterali per vuoto, spine antirotazione, adattatori GAS/NPT.
