Ventosa a soffietto VMG134

ovalerettangolarecircolare

Panoramica
Pagina catalogo dedicata alle ventose per presa e movimentazione mediante depressione. Include tipi, applicazioni, mescole, accessori e riferimenti a tabelle/cataloghi tecnici.

Tipologie principali di ventose descritte

• Ventose a coppa: adatte per piccoli oggetti con superficie piana, leggermente convessa o concava; diametri variabili (esempi riportati: 4–9 mm, 10–45 mm).
• Ventose Star Vacuum (serie SV): progettate per manipolazione di oggetti piani e flessibili grazie a settori di rinforzo interni; disponibili con supporti filettati maschio o femmina.
• Maxigrip cups (piatte e a soffietto): alta capacità di grip su lamiere oleate, vetro e marmo bagnato; mescola esclusiva BENZ.
• Ventose per packaging e film plastici / flow pack: labbro sottile, tasselli interni per distribuire la depressione evitando deformazioni dei materiali sottili; mescola consigliata: Para.
• Ventose piane per vetro, marmo, legno: labbro inclinato o labbro con rilievi interni per evitare deformazioni e migliorare grip; disponibili con supporti in alluminio anodizzato.
• Ventose in gomma spugna (mescola GERANIO OF e neoprene NF): adatte a superfici molto ruvide o irregolari; lato autoadesivo per fissaggio rapido; temperature d’uso tipiche: OF -40 °C ÷ +80 °C.
• Ventose Vacupredator: per buste, sacchi e contenitori flessibili; piastra interna asolata e guarnizione in gomma spugnosa per evitare perdite di vuoto perimetrali; dimensionamento con grado di vuoto di riferimento -75 kPa e coefficiente di sicurezza 3.

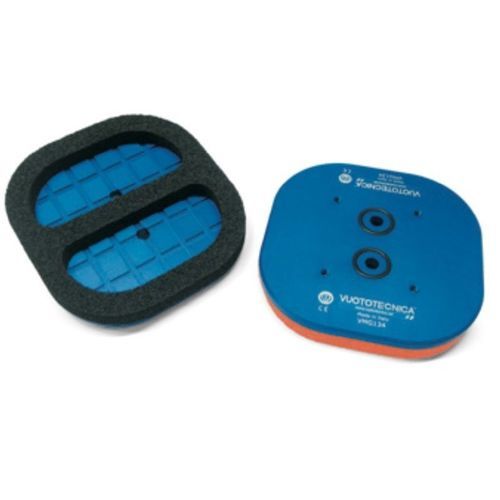

• Ventosa VMG134: specifica per piastrelle strutturate; gomma spugna ad alta densità; disponibile in mescole EPDM (SB), Geranio (OF) e neoprene (NF) con relativi campi di temperatura diversi; supporto in Anticorodal anodizzato; dotata di connessioni vuoto e O-ring in NBR.
• Ventose vulcanizzate su supporto (per automotive e lavorazioni gravose): labbro rettificato, mescola BENZ resistente a oli di imbutitura; supporto in acciaio zincato vulcanizzato.
• Ventose a corona circolare: per oggetti con foro centrale (CD, dischi, ingranaggi); labbro sottile per presa anche su superfici ruvide.
• Ventose rettangolari e piane con supporti antiscivolo: progettate per staffaggio e piani di lavoro; integrazione con filtri in rete inox e guarnizioni O-ring su supporto.
• Ventose a soffietto e a più soffietti: ideali per sfogliare e prelevare fogli, compensare dislivelli e adattarsi a superfici inclinate; disponibili con supporto maschio/femmina o disco.
• Ventose per alimentare prodotti fragili o alimentari (es. ventose per uova, ventose per prodotti da forno): soffietto e labbro sottile per presa delicata; disponibili in silicone o para e in mescole per uso alimentare.
• Ventose particolari e accessori: ampia gamma di forme speciali (per etichette, biscotti, cioccolatini, componenti plastici/metallici), riduzioni filettate, adattatori gas–NPT, grani filettati con foro calibrato per limitare la sezione d’aspirazione.
• Ventose basate sul principio di Bernoulli: per manipolazione senza contatto di oggetti estremamente fragili (es. wafer, celle solari); corpo in alluminio anodizzato, distanziali in silicone antistatico.

Accessori e supporti

• Supporti in ottone nichelato, alluminio anodizzato o acciaio zincato; generalmente dotati di perno filettato maschio o femmina e foro centrale filettato per il fissaggio all’automatismo.
• Riduzioni e adattatori filettati (gas, metrica, NPT) in acciaio zincato o ottone per adattare le connessioni dei supporti.
• Grani filettati con foro calibrato (es. M8 interni) per ridurre la sezione d’aspirazione e limitare perdite di vuoto durante operazioni di mancata presa.
• Accessori specifici per MAXIGRIP: innesti, adattatori e giunti a snodo posizionabili per montaggio su diversi movimentatori.

Riferimenti a documentazione tecnica
Sono disponibili schede PDF per ogni famiglia/modello con tabelle codici, dimensioni e dati tecnici (pagine catalogo indicate per ciascun articolo).

Esempi di codici/prodotti elencati in pagina

• Serie coppa piccola: 010410, 010510, 010610, 010707, 010810, 010907S, …
• Serie 10–45 mm: 011010, 011210, 011510, 011810, 012010, …
• Maxigrip cups: VRP40A, VRP50A, VRP60A, VRP80A, VRP100A, VRP125A, VRS40, …
• Star Vacuum: SV20SR, SV25SR, SV30SR, SV40SR, SV50SR, SV20F, …
• Vacupredator: VP12OF1015, VP22OF1515, VP0612OF1015, VP0916OF1030, …
• VMG134: VMG134, 01134134, 0008479
• Numerosi codici per ventose piane, soffietto, ellittiche, rettangolari, speciali e accessori elencati nelle tabelle di catalogo (codici di esempio presenti in ciascuna sezione del catalogo).

Nota
Nel testo del catalogo sono riportate indicazioni su mescole disponibili, possibilità di forniture in mescole speciali e note su quantitativi minimi di ordine; la pagina collega inoltre a schede PDF tecniche per ciascuna famiglia di prodotti (tali PDF contengono tabelle dimensionali, codifica e ulteriori specifiche).

Caratteristiche / specificazioni tecniche

• Mescole standard: Para naturale (sigla N), Gomma antiolio (A), Silicone (S).
• Mescole speciali citate: BENZ (mescola esclusiva per MAXIGRIP; durezza 60÷75 °Sh; temperatura d’esercizio -40 ÷ +170 °C; ottima resistenza ad abrasione, acqua e oli d’imbutitura contenenti cloro), GERANIO (gomma spugna OF), neoprene NF, EPDM SB.
• Gomma spugna GERANIO OF: campo di temperatura -40 °C ÷ +80 °C; lato autoadesivo per fissaggio al supporto.
• Gomma spugna neoprenica NF: campo di temperatura -40 °C ÷ +100 °C; maggiore resistenza ai prodotti petroliferi e agenti atmosferici; non consigliata per uso alimentare.
• Gomma spugna extra soft SB (EPDM): temperatura d’uso -40 °C ÷ +130 °C; struttura cellulare aperta, buona resistenza al calore e invecchiamento.
• Supporti: ottone nichelato, alluminio anodizzato, acciaio zincato; possono essere vulcanizzati sulla ventosa o forniti separatamente per montaggio a freddo.
• Filettature e connessioni: perni filettati maschio/femmina, fori filettati laterali per collegamento vuoto; presenza di fori M8 interni per grani calibrati su alcuni supporti.
• Progettazione: specifiche per applicazioni diverse (automotive, packaging, vetro, marmo, ceramica, alimentare, handling di prodotti fragili e film plastici); ventose progettate per minimizzare volume d’aria da evacuare e per stabilizzare il pezzo in presa.
