Panoramica
Gamma completa VUOTOTECNICA di ventose industriali e accessori per presa, movimentazione e bloccaggio di superfici piane, convesse, concave e irregolari. Famiglie principali: coppe, soffietti, piane, ellittiche, serie STAR (SV), MAXIGRIP, VMG134, ventose vulcanizzate, gomma spugna e serie dedicate al packaging, alimentare e componenti fragili.

Caratteristiche generali delle mescole
Tabella comparativa delle mescole impiegate: sigle commerciali, proprietà, intervalli di temperatura, durezza, resistenza chimica e idoneità alimentare. Mescole standard: N (para naturale), A (anti‑olio), S (silicone). Mescole speciali: BENZ, GERANIO (OF), NF (neoprene spugnoso), SB (EPDM spugna).

Ventose con supporti (piccoli diametri)
Coppe tradizionali per oggetti piccoli con superfici piane o leggermente curve. Diametri tipici 4–9 mm. Montaggio a freddo su supporti in ottone nichelato o alluminio anodizzato con perno filettato; sostituzione semplice.

• Esempi codici: 010410, 010510, 010610, 010707, 010810, 010907S, 000801

Ventose con supporti (10–45 mm)
Ampiamente utilizzate per superfici piane o leggermente convesse/concave. Diametri 10–45 mm. Supporti in ottone nichelato o alluminio anodizzato; mescole speciali su richiesta.

• Esempi codici: 011010, 011210, 011510, 011810, 012010, 012210

Star Vacuum (serie SV)
Serie SV per la presa senza deformazione di oggetti piani e flessibili. Settori di rinforzo interni creano una superficie d'appoggio a stella con labbro flessibile e zone rinforzate. Montabile su supporti in alluminio anodizzato filettati maschio o femmina.

• Esempi codici: SV20SR, SV25SR, SV30SR, SV40SR, SV50SR

Maxigrip cups
Progettate per robotica e automotive: forme tonde/ellittiche, piane o a soffietto, spesso con supporto vulcanizzato. La mescola BENZ garantisce resistenza ad oli/cloro e ampia temperatura d'esercizio (circa -40 a +170 °C); design favorevole alla presa su superfici oleate/umide.

• Esempi codici: VRP40A, VRP50A, VRP60A, VRP80A, VRP100A

Ventose per packaging e film
Serie per oggetti sottili e leggeri (sacchetti plastica/carta, flow‑pack). Labbro sottile e tasselli interni distribuiscono il vuoto per evitare deformazioni. Mescola Para consigliata per presa delicata.

• Esempi codici: 011409, 0008240, 081409, 081410

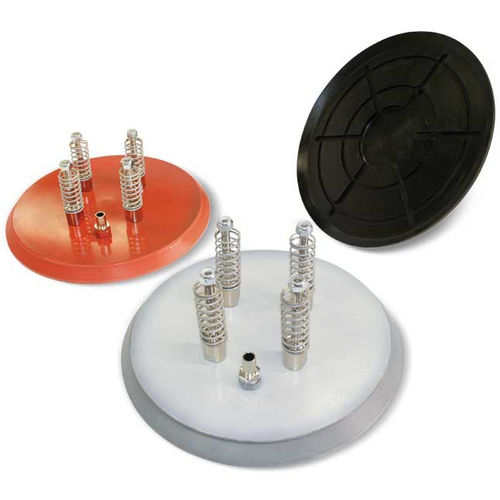

Ventose piane e con rilievi
Per pannelli in legno/plastica, vetro sottile, marmo e ceramica. Labbro basso leggermente inclinato e rilievi interni riducono il volume d'aria da aspirare e prevengono lo scivolamento. Montaggio a freddo su supporto in alluminio anodizzato; possibile bloccaggio con ghiera.

• Esempi codici: 017624, 019024, 0111024, 0115036

Ventose vulcanizzate su supporto
Uso frequente in automotive per lamierati stampati/imbutitura. Labbro rettificato per presa immediata e tenuta a vuoto; supporto in acciaio galvanizzato vulcanizzato sulla ventosa. BENZ indicato per resistenza agli oli di stampaggio.

• Esempi codici: 085040, 087540, 0810040, 0810050

Gomma spugna (GERANIO / NF neoprene)
Ventose in schiuma per superfici molto ruvide che mantengono elasticità dopo numerosi cicli. Disponibili con retro autoadesivo per fissaggio rapido. Range termici indicativi: GERANIO (OF) -40 a +80 °C; NF neoprene -20 a +80 °C.

• Esempi codici: 014215, 016415, 019215, 0008147

Vacupredator e ventose per sacchi/contenitori flessibili
Per presa di sacchetti e contenitori flessibili: corpo in alluminio anodizzato con piastra interna scanalata e guarnizione in schiuma per seguire le pieghe e prevenire perdite di vuoto perimetrali. Forza di sollevamento calcolata per -75 kPa minimo e fattore di sicurezza 3.

• Esempi codici: VP12OF1015, VP22OF1515, VP0612OF1015

VMG134 — ventosa per piastrelle strutturate
Ventosa in gomma spugna ad alta densità per piastrelle testurizzate, supporto Anticorodal anodizzato, lato autoadesivo, quattro fori di fissaggio e due raccordi di vuoto sigillati; versioni EPDM (SB), GERANIO (OF) e NF disponibili.

• Esempi codici: 01134134, VMG134, 0008479

Soffietti e multi‑soffietti
Soffietti per compensare variazioni di quota e movimentare oggetti inclinati o delicati (prodotti da forno, uova). Soffietti doppi/ rinforzati per imballaggi pesanti; versioni a freddo o vulcanizzate disponibili.

• Esempi codici: 012030S, 013045S, 014055S, 015065S

Supporti, adattatori e accessori
Ampia gamma di supporti (ottone nichelato, alluminio anodizzato, acciaio galvanizzato), adattatori (GAS↔metrico, NPT), grani filettati con foro calibrato, supporti antiscivolo, filtri e guarnizioni. I supporti sono sagomati per aderire al profilo interno delle ventose e fornire perni assiali maschio/femmina per aspirazione e fissaggio.

• Esempi codici accessori: 000801, 000802, 000803, 000804, 0008215

Speciali e applicazioni dedicate
Forme speciali risolvono problemi specifici di settore: ventose per uova, per mole/dischi, ventose di bloccaggio per lavorazioni del vetro, soluzioni Bernoulli per wafer/film fragili e realizzazioni su misura su richiesta.

Caratteristiche / specifiche tecniche

• Tipologie: coppa, piana, soffietto, ellittica, stella (SV), MAXIGRIP, Vacupredator, Bernoulli, autobloccante, speciali.
• Mescole: N (para naturale), A (anti‑olio), S (silicone); BENZ, GERANIO (OF), NF, SB per applicazioni particolari.
• Range termici esemplificativi: BENZ fino a +170 °C; EPDM SB fino a +130 °C; GERANIO OF -40 a +80 °C; NF neoprene -20 a +80/100 °C a seconda della composizione.
• Supporti: ottone nichelato, alluminio anodizzato, acciaio galvanizzato, Anticorodal.
• Fissaggio e accessori: perni/filetti maschio/femmina, riduzioni, adattatori AQ, giunti articolati, O‑ring NBR.
• Applicazioni tipiche: automotive, vetro/marmo/ceramica, packaging, alimentare, elettronica, movimentazione generale.
