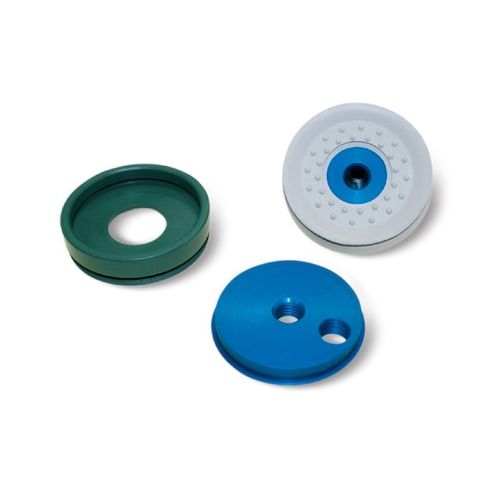

Ventosa piatta 016515

arrotondatain gommain silicone

Panoramica prodotto
VUOTOTECNICA® ventose — famiglia modulare che comprende ventose rotonde, piatte, a soffietto, a doppio soffietto, ellittiche, rettangolari, a corona, STAR, in schiuma e soluzioni Bernoulli senza contatto, oltre a supporti e adattatori per automazione.

Caratteristiche principali

• Molte geometrie per differenti profili di contatto (rotondo piatto, soffietto, ellittico, rettangolare, corona, stella, schiuma).
• Mescole standard: para naturale (N), gomma resistente agli oli (A), silicone (S); mescole speciali: BENZ, GERANIUM (OF), NF neoprene, SB (EPDM).
• Diametri tipici: da 4 mm fino a 85 mm e gamme per carichi pesanti.
• Opzioni di montaggio: calzate a freddo, supporti vulcanizzati, schiuma autoadesiva; perni filettati maschio/femmina, prese vacuum centrali/laterali.
• Accessori: adattatori, riduzioni, accoppiamenti, snodi, grani calibrati per limitare la sezione di aspirazione, perni anti‑rotazione e filtri.

Materiali e intervalli tecnici

• BENZ (MAXIGRIP): durezza ≈ 60–75 °Sh; campo d’uso es. −40 °C a +170 °C; alta resistenza a oli/abrasione.
• GERANIUM schiuma (OF): −40 °C a +80 °C; versioni autoadesive per superfici ruvide.
• NF neoprene: tipicamente −20 °C a +80/+100 °C a seconda della variante; buona resistenza agli oli.
• EPDM (SB) schiuma extra‑morbida: −40 °C a +130 °C per sistemi specifici.

Applicazioni

• Robotica e automazione: presa di lamiera, vetro, marmo e pannelli.
• Packaging: film plastici, flow‑pack, sacchetti, buste e contenitori flessibili.
• Pavimenti e ceramiche strutturate, superfici ruvide (varianti in schiuma).
• Settore alimentare e farmaceutico: versioni conformi FDA e soffietti dedicati a prodotti delicati.
• Manipolazione senza contatto: soluzioni Bernoulli per semiconduttori e pellicole sottili.

Selezione e dimensionamento
Per il corretto dimensionamento fornire: materiale e finitura della superficie, peso e centro di gravità, dimensioni/disegno, rugosità, presenza di olio/contaminanti, ciclo richiesto, intervallo di temperatura e fattore di sicurezza. Disponibili questionario tecnico e schede PDF/CAD di supporto.

Montaggio e manutenzione

• Ventose calzate a freddo (senza collante) per sostituzione rapida su supporti in ottone nichelato o alluminio anodizzato.
• Supporti vulcanizzati per applicazioni gravose (acciaio/acc. zincato).
• Opzioni: grano M8 con foro calibrato per ridurre il volume d’aria da aspirare, attacchi filettati laterali/centrali per connessione al vuoto.

Ordini e documentazione
Ogni serie include codici prodotto per selezionare dimensione e mescola; sono forniti PDF tecnici e file CAD per riferimento. Per ricambi, ordinare la ventosa con il codice e la mescola indicati.

Specifiche tecniche

• Marca: VUOTOTECNICA®
• Famiglia prodotto: ventose — rotonde piatte, a soffietto, doppio soffietto, ellittiche, rettangolari, STAR, schiuma, corona, Bernoulli
• Mescole standard: N, A, S
• Supporti: ottone nichelato, alluminio anodizzato, acciaio galvanizzato, Anticorodal
• Applicazioni tipiche: robot‑automotive, packaging, vetro, marmo, ceramica, alimentare, farmaceutico
• Risorse: schede PDF, file CAD e questionario tecnico disponibili
