Panoramica
Gamma industriale di ventose per presa automatizzata: piane, a soffietto, ellittiche, a coppa, in gomma spugna e tipologie Bernoulli. Disponibili con supporti montabili a freddo o supporti vulcanizzati per integrazione su pinze robotiche e sistemi pick‑and‑place.

Materiali e mescole
Mescole standard e speciali con intervalli di temperatura e resistenza chimica definiti: Para naturale (N), gomma resistente agli oli (A), silicone (S), BENZ (alta resistenza a cloro/oli), spugne (GERANIUM/OF, NF neoprene, SB EPDM). Scegliere la mescola in funzione della superficie, esposizione a oli e temperatura.

Tipologie — piccoli diametri (4–9 mm)
Ventose a forma di coppa per piccoli pezzi e superfici leggermente convesse/concave; montaggio a freddo su supporti in ottone nichelato o alluminio anodizzato. Sostituzione semplice ordinando la ventosa nella mescola desiderata.

• Esempi codici: 010410, 010510, 010610, 010707

Tipologie — diametri medi (10–45 mm)
Stesse funzioni per pezzi di dimensioni maggiori; supporti in ottone nichelato o alluminio anodizzato; perni filettati maschio/femmina per fissaggio all’automazione.

• Esempi codici: 011010, 011510, 012210, 014515

Grandi (≈85 mm)
Ventose di ampio diametro per movimentazione di pannelli (vetro, marmo, legno). Supporti sagomati e vite di fermo opzionale per ridurre il volume di aspirazione.

• Esempi codici: 018510, 088510, 0008136

Ventose Star (serie SV)
Settori interni rinforzati a forma di stella per la manipolazione di oggetti piani e flessibili (cartone, lamierini) con minima deformazione: labbro adattabile e zone di appoggio rinforzate. Disponibili con supporti filettati maschio o femmina.

• Esempi codici: SV20SR, SV25SR, SV30SR, SV40SR

Maxigrip — tonde piane e a soffietto
Progettate per alta aderenza su superfici oleose o bagnate (robotica/automotive). Supporto vulcanizzato; mescola BENZ di serie (60–75°Sh; −40 ÷ +170 °C) con buona resistenza ad abrasione, acqua e oli.

• Esempi codici: VRP40A, VRP60A, VRS80, VRS100

Maxigrip — ellittiche
Ventose ellittiche per superfici lunghe e strette (scatole, profili, piastrelle); i soffietti compensano disallineamenti nel piano di presa.

• Esempi codici: VEP3060, VEP50100, VES4080

Adattatori e accessori Maxigrip
Riduzioni in acciaio galvanizzato, adattatori AQ in alluminio con flangia quadrata e guarnizione integrata per sistemi robotici; adattamenti rapidi di filettature (gas ↔ metriche, NPT) e perni filettati con foro calibrato per ridurre la sezione di aspirazione.

• Codici adattatori: 0008215, 0008216, 0008220

Ventose per packaging e film
Serie dedicate a materiali sottili e delicati (film plastici, flow‑pack): labbro molto sottile e tasselli interni per distribuire il vuoto e evitare deformazioni. Mescola Para consigliata per imballaggi delicati.

• Esempi codici: 011409, 081409F, 011410

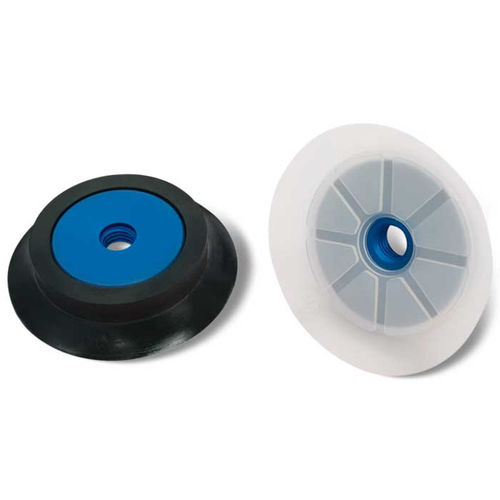

Ventose piane con supporto
Labbro basso leggermente inclinato e tasselli interni per ridurre il volume d’aria e prevenire deformazioni; montaggio a freddo su supporto in alluminio anodizzato e bloccaggio con anello — adatte per pannelli, vetro sottile e piastrelle.

• Esempi codici: 017624, 0111024, 0008112

Ventose in schiuma & serie speciali
Composti in schiuma (GERANIUM/OF, NF neoprene, SB EPDM) per superfici molto ruvide o irregolari; lato autoadesivo per fissaggio rapido. Scegliere densità e mescola in base al profilo superficiale e alla temperatura.

• Esempi codici: LGS10OF, LGS20OF, LGS10SB

Vacupredator (contenitori flessibili)
Progettate per sacchetti e contenitori flessibili: corpo in alluminio anodizzato, piastra scanalata interna e guarnizione in gomma spugna per adattarsi alle pieghe e prevenire perdite di vuoto. Forza di sollevamento calcolata per vuoto ≥ −75 kPa con fattore di sicurezza 3.

• Esempi codici: VP12OF1015, VP22OF1515

VMG134 per piastrelle strutturate
Gomma spugna ad alta densità mantiene elasticità dopo molti cicli; disponibile in EPDM (SB), GERANIUM (OF) e NF neoprene; lato autoadesivo e supporto Anticorodal anodizzato con fori di fissaggio e connessioni sigillate.

• Esempi codici: VMG134, 01134134

Ventose vulcanizzate su supporto (heavy duty / automotive)
Ventose vulcanizzate su supporti in acciaio galvanizzato o alluminio per carichi elevati e processi di stampaggio. Mescola BENZ raccomandata per resistenza ad oli/cloro; molte varianti con raccordi centrali/laterali e smorzamento.

• Esempi codici: 085040, 087540, 0810040

Forme speciali & Bernoulli
Ampia gamma di forme (corone, rettangolari, concave, soffietti rinforzati, doppio soffietto) per risolvere esigenze specifiche di presa; Bernoulli per manipolazione senza contatto di pezzi fragili (lastre, film, celle solari).

• Codici rappresentativi: 012406S, 013106S, BEC20, BEC40

Documentazione & supporto
Schede tecniche e cataloghi PDF disponibili per ciascuna serie con tabelle dimensioni, raccomandazioni sulle mescole e liste codici.

Specifiche tecniche

• Mescole standard: Para naturale (N), Gomma antiolio (A), Silicone (S).
• Mescole speciali: BENZ (60–75°Sh; −40 → +170 °C), GERANIUM (OF foam −40 → +80 °C), NF neoprene (−20 → +80 °C), SB EPDM (−40 → +130 °C).
• Supporti: ottone nichelato, alluminio anodizzato, acciaio galvanizzato; montaggio a freddo o vulcanizzato; filetti/perni M8, M10 e raccordi laterali.
• Funzionalità: tasselli interni per ridurre il volume d’aria, superfici labirintiche per aumento attrito, lati autoadesivi, soffietti per adattamento e rilascio rapido.
• Applicazioni: vetro, marmo, ceramica, lamiere, film plastici, packaging, componenti delicati, piastrelle strutturate, bottiglie e tubi.
