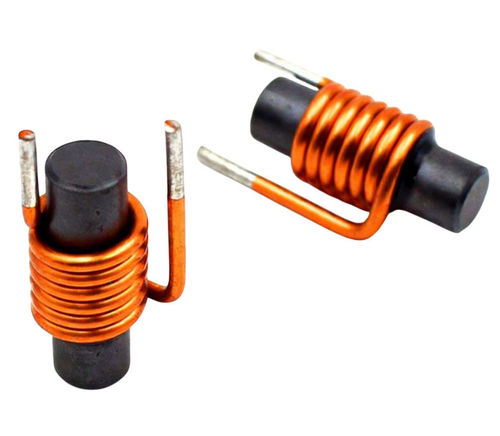

Induttore di filtraggio WL0625

RFmagneticocon nucleo in ferrite

Panoramica
L'induttore a nucleo in ferrite WL0625 fornisce valori di induttanza stabili con basse perdite del nucleo e dimensioni compatte adatte ai circuiti montati su PCB. Accumula energia durante le commutazioni e sopprime il rumore condotto nelle applicazioni ad alta frequenza, garantendo funzionamento affidabile nell'intervallo di temperatura industriale standard.

Costruzione e materiali

• Materiale del nucleo: ferrite per elevata permeabilità e basse perdite
• Conduttore: filo di rame smaltato con isolamento in poliestere
• Tipi di costruzione: varianti radiale e SMD disponibili
• Montaggio: through-hole su PCB (radiale) e montaggio superficiale (SMD)

Forme e personalizzazione

• Forme disponibili: toroidale, tipo barra, nucleo a tamburo e altre geometrie
• Parametri personalizzabili: valore di induttanza, tolleranza, corrente nominale, resistenza continua (DCR), dimensioni meccaniche e capacità di corrente
• Servizi produttore: produzione OEM e progetti su misura per valori di induttanza, dimensioni e correnti specifiche

Applicazioni

• Alimentatori switching e convertitori DC–DC (accumulo di energia durante la commutazione)
• Filtri EMI/RFI e reti di soppressione del rumore
• Elettronica di consumo: TV, laptop, dispositivi mobili
• Apparecchiature industriali: azionamenti motore, controller di automazione, moduli di potenza
• Elettronica automotive: unità di controllo motore, comandi di illuminazione, distribuzione energetica
• Apparecchiature di comunicazione: router, moduli radio, dispositivi di rete
• Sistemi rinnovabili e di ricarica: inverter solari, caricatori di batteria

Vantaggi
L'elevata permeabilità magnetica consente progetti compatti con induttanza significativa; le basse perdite per correnti parassite migliorano l'efficienza alle alte frequenze di commutazione; proprietà elettriche stabili e riduzione delle EMI in configurazioni adeguate.

Svantaggi
I nuclei in ferrite sono fragili e possono danneggiarsi per urto; la densità di flusso di saturazione è inferiore rispetto ad alcuni nuclei in lega metallica, limitando le prestazioni ad alte correnti senza progettazione appropriata.

Scheda tecnica
Parametro Simbolo Valore Unità
Induttanza L 1µH – 1000µH µH
Tolleranza ±L ±10% / ±20% —
Corrente nominale Ir 0,1 – 5 A A
Resistenza continua DCR 0,01 – 5 Ω Ω
Materiale del nucleo Ferrite —
Temperatura di esercizio -40 a +125 °C °C

Specifiche meccaniche

• Tipo di nucleo: nucleo in ferrite
• Costruzione: radiale e SMD
• Filo: rame smaltato con rivestimento in poliestere
• Montaggio: PCB

Note sulla selezione
Considerare il valore di induttanza e la tolleranza richiesti, le correnti nominale e di saturazione, la DCR, la frequenza di esercizio e il tipo di ferrite, le prestazioni termiche, i vincoli di montaggio e i fattori ambientali (vibrazioni, umidità) per applicazioni industriali o automotive.

Specifiche tecniche

• Modello: WL0625
• Intervallo di induttanza: 1µH – 1000µH
• Tolleranze disponibili: ±10%, ±20%
• Corrente nominale: 0,1 A – 5 A
• Resistenza continua (DCR): 0,01 Ω – 5 Ω
• Materiale del nucleo: ferrite
• Intervallo di temperatura: -40 °C a +125 °C
• Tipi e costruzioni: toroidale, tipo barra, nucleo a tamburo; radiale e SMD
• Filo e isolamento: rame smaltato con rivestimento in poliestere
• Applicazioni tipiche: alimentatori switching, convertitori DC–DC, filtri EMI, elettronica di consumo e industriale, sistemi automotive, apparecchiature di comunicazione, soluzioni solari e di ricarica
