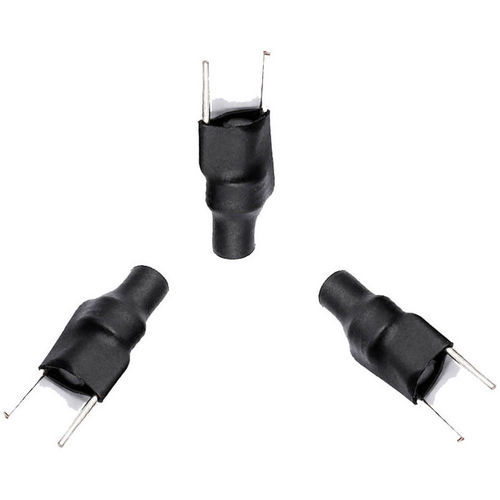

Induttore in ferrite WL0416

con nucleo in ferritea filomagnetico

Panoramica
Induttore in ferrite WL0416 progettato per conversione di energia e soppressione EMI nell'elettronica di potenza. Realizzato con nucleo a barra in ferrite e avvolgimento in rame smaltato, il componente offre un ingombro compatto (16 mm), un ampio intervallo di induttanze e funzionamento da kHz a MHz. Applicazioni tipiche: alimentatori switching, circuiti RF, ricarica wireless e sistemi di controllo industriale.

Produzione e personalizzazione
Prodotto tramite processi di avvolgimento di precisione, il WL0416 può essere personalizzato per diametro del filo, struttura dell'avvolgimento, valore di induttanza, frequenza operativa e dimensioni meccaniche. Opzioni: dimensione/forma del nucleo, numero di spire, tipo e diametro del filo, incapsulamento (vernice, epossidico, rivestimento), modalità di montaggio e corrente nominale.

Funzionamento
L'induttore opera per induzione elettromagnetica: la corrente nell'avvolgimento genera un campo magnetico concentrato dal nucleo in ferrite. L'alta permeabilità magnetica della ferrite aumenta l'induttanza e migliora la risposta in alta frequenza, mentre l'elevata resistività elettrica riduce le perdite per correnti parassite.

Applicazioni

• Alimentatori switching, convertitori DC-DC, adattatori e sistemi di regolazione della tensione
• Sistemi di ricarica wireless per migliorare l'accoppiamento magnetico
• Elettronica automobilistica: sistemi di ricarica, gestione batteria e moduli di controllo
• Apparecchiature di comunicazione: circuiti RF, filtraggio e dispositivi wireless
• Elettronica di consumo: caricabatterie, computer e dispositivi audio per soppressione del rumore
• Automazione industriale: sensori, azionamenti motore e sistemi di controllo

Vantaggi

• Buone prestazioni in alta frequenza con basse perdite magnetiche
• Dimensioni compatte e peso ridotto rispetto a molte soluzioni a nucleo metallico
• Alta resistività elettrica che riduce le perdite per correnti parassite
• Comportamento termico stabile e funzionamento affidabile entro i limiti specificati
• Personalizzazione flessibile per soddisfare i requisiti applicativi

Svantaggi / Limitazioni

• Materiale in ferrite fragile che può scheggiarsi sotto urti meccanici
• Saturazione magnetica inferiore rispetto ad alcuni nuclei metallici, limitando applicazioni ad altissima corrente
• Le prestazioni dipendono dalla scelta del materiale e dalla precisione dell'avvolgimento

Risoluzione problemi & Modalità di guasto comuni

• Induttanza bassa: numero di spire errato, nucleo danneggiato o materiale non idoneo
• Surriscaldamento: corrente eccessiva, frequenza elevata o conduttore sottodimensionato; verificare condizioni operative e gestione termica
• Rumore magnetico: avvolgimento allentato, vibrazione del nucleo o filtraggio insufficiente del circuito; migliorare fissaggio meccanico e progetto del circuito
• Efficienza ridotta: ferrite errata, elevate perdite di nucleo o scarsa qualità dell'avvolgimento; rivedere materiale e processo produttivo
• Danno fisico: maneggiare i nuclei in ferrite con cura per evitare crepe durante l'assemblaggio

FAQ (Selezione & Uso)

• Scopo: trasferimento di energia, filtraggio e soppressione EMI in induttori, trasformatori, caricabatterie wireless e alimentatori
• Funzionamento: induzione elettromagnetica con nucleo in ferrite che concentra il flusso per aumentare induttanza ed efficienza di trasferimento
• Criteri di selezione: valore di induttanza, frequenza operativa, corrente nominale, materiale ferrite, intervallo di temperatura e montaggio
• Personalizzazione: disponibile per geometria del nucleo, struttura dell'avvolgimento, diametro del filo, induttanza, terminali e montaggio
• Cause comuni di guasto: corrente eccessiva, surriscaldamento, frequenza errata, cattiva qualità di avvolgimento o danni meccanici

Specifiche tecniche

• Modello / Denominazione: WL0416
• Materiale del nucleo: ferrite (barra magnetica)
• Conduttore: filo di rame smaltato
• Diametro tipico del filo: 0,2 mm (opzioni AWG disponibili)
• Avvolgimento: avvolgimento monostrato rotondo o sezionale (personalizzabile)
• Lunghezza ingombro: 16 mm
• Opzioni di incapsulamento: vernice, epossidico o rivestimento
• Montaggio: through-foot o montaggio personalizzato
• Intervallo di induttanza: 0,1 µH a 50 µH (personalizzabile)
• Tolleranze d'induttanza: ±2%, ±5%, ±10%
• Frequenza operativa: kHz a MHz
• Corrente nominale: definita per progetto personalizzato
• Resistenza di isolamento: ≥75 MΩ
• Applicazioni tipiche: alimentatori switching, circuiti RF, caricabatterie wireless, elettronica automobilistica, apparecchiature di comunicazione, sistemi di controllo industriale

Specifiche elettriche (Tipiche)

• Intervallo di induttanza: 0,1 µH – 50 µH (personalizzabile)
• Tolleranza d'induttanza: ±2%, ±5%, ±10%
• Resistenza DC (DCR): personalizzata secondo progetto
• Fattore Q: elevato, ottimizzato per la banda di frequenza selezionata
• Frequenza di risonanza propria: elevata, dipendente dall'applicazione
• Frequenza operativa: kHz a MHz
• Corrente nominale: specificata per progetto
• Resistenza di isolamento: ≥75 MΩ
