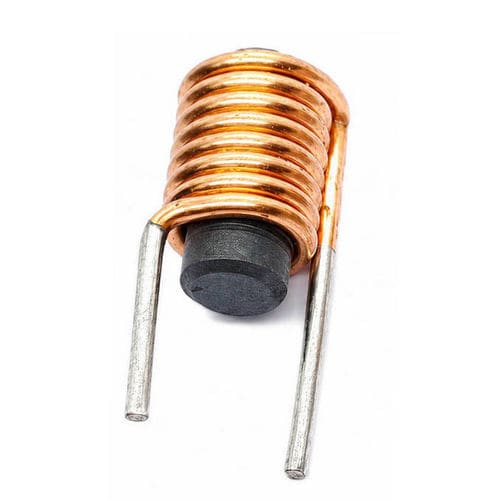

Induttore in ferrite WL0410

a filomagneticoRF

Panoramica del prodotto
La bobina a nucleo di ferrite WL0410 è un induttore magnetico progettato per funzioni di antenna e ricezione del segnale in apparecchiature industriali. L'accoppiamento di un nucleo in ferrite ad alta permeabilità con un avvolgimento in rame smaltato di precisione fornisce inductanza stabile, alta sensibilità e accoppiamento magnetico concentrato rispetto alle soluzioni a nucleo d'aria.

Benefici principali

• Induttanza stabile e alta sensibilità grazie alla permeabilità del nucleo in ferrite
• Migliore concentrazione del campo magnetico per una ricezione migliorata
• Ingombro compatto per dispositivi portatili e spazi ristretti
• Parametri personalizzabili: gamma di frequenza, calibro del filo, lunghezza della bobina, grado della ferrite e montaggio
• Soluzione conveniente per RF, sensori e sistemi di antenna industriali

Principio di funzionamento
Una bobina a nucleo di ferrite consiste in una barra di ferrite avvolta con filo di rame smaltato. Le correnti alternate nell'avvolgimento generano un campo magnetico che la ferrite concentra. Nelle applicazioni antenna, le onde elettromagnetiche inducono un flusso magnetico variabile nella bobina, che l'avvolgimento converte in segnali elettrici per l'elettronica. Le prestazioni dipendono da frequenza di esercizio, induttanza, grado di ferrite e geometria dell'avvolgimento.

Applicazioni

• Ricevitori AM e antenne magnetiche
• Apparecchiature di comunicazione RF e sintonizzatori
• Elettronica automobilistica (telecomandi, accesso senza chiave, TPMS)
• Dispositivi IoT e sensori wireless
• Sensori industriali e sistemi di automazione
• Strumentazione medica che richiede induttanza stabile
• Sistemi RFID e controllo accessi

Vantaggi e svantaggi

• Vantaggi: dimensioni compatte, alta sensibilità, basso consumo, comportamento elettromagnetico prevedibile, adattabilità a specifiche di frequenza e induttanza
• Svantaggi: le proprietà della ferrite variano con la temperatura; efficienza e perdite cambiano a frequenze molto alte; i nuclei sono fragili e richiedono protezione meccanica; tolleranze di produzione strette per induttanza costante

Risoluzione problemi e problematiche comuni

• Scarsa ricezione: verificare avvolgimento, grado della ferrite e orientamento
• Induttanza errata: controllare il numero di spire, l'integrità del nucleo e le tolleranze di produzione
• Rumore o EMI eccessivi: migliorare schermatura e layout PCB
• Sensibilità alla temperatura: scegliere ferrite con caratteristiche termiche adeguate
• Danni meccanici: proteggere i nuclei da urti e manipolazione
• Connessioni difettose: ispezionare saldature e montaggio

Personalizzazione
Le unità WL0410 possono essere prodotte su specifica del cliente per induttanza, frequenza operativa, materiale ferrite, lunghezza/diametro della barra, tipo e calibro del filo, numero di spire, incapsulamento (vernice, epossidica o rivestimento) e modalità di montaggio.

Scheda tecnica (selezione)
Voce - Descrizione
Tipo di nucleo - Barra in ferrite
Filo - Rame smaltato (diametro tipico 0,1 mm; opzioni AWG disponibili)
Avvolgimento - Monostrato rotondo o sezionale
Lunghezza ingombro - 10 mm (tipico)
Incapsulamento - Vernice, epossidica o rivestimento opzionale
Montaggio - Through-foot o personalizzato

Specifiche elettriche (tipiche)
Parametro - Descrizione
Gamma di induttanza - 0,1 µH – 50 µH (personalizzabile)
Tolleranza induttanza - ±2%, ±5%, ±10%
Resistenza DC (DCR) - dipende da filo e progetto
Fattore Q - ottimizzato per la gamma di frequenza selezionata
Frequenza di auto-risonanza - dipendente dall'applicazione
Frequenza operativa - kHz a bassa gamma MHz
Corrente nominale - specificata per progetto
Resistenza di isolamento - ≥50 MΩ

Consigli per scelta e progettazione

• Definire prima la frequenza operativa (selezionare il grado di ferrite di conseguenza)
• Specificare induttanza e tolleranza necessarie per la taratura del circuito
• Scegliere la ferrite bilanciando permeabilità, perdite e stabilità termica
• Verificare dimensioni della barra, spazio di avvolgimento e opzioni di montaggio
• Selezionare diametro del filo per requisiti di corrente e DCR
• Considerare condizioni ambientali (temperatura, umidità, vibrazioni)
• Prototipare e convalidare induttanza, Q e risposta in frequenza prima della produzione

Specifiche tecniche

• Modello: WL0410
• Nucleo: barra in ferrite
• Lunghezza di ingombro tipica: 10 mm
• Filo: rame smaltato, diametro tipico 0,1 mm
• Avvolgimento: monostrato rotondo o sezionale
• Gamma di induttanza: 0,1 µH – 50 µH (personalizzabile)
• Opzioni di tolleranza: ±2%, ±5%, ±10%
• Frequenza di funzionamento: kHz a MHz
• Resistenza di isolamento: ≥50 MΩ
• Incapsulamento: vernice / epossidica / rivestimento opzionale
• Montaggio: through-foot o personalizzato
