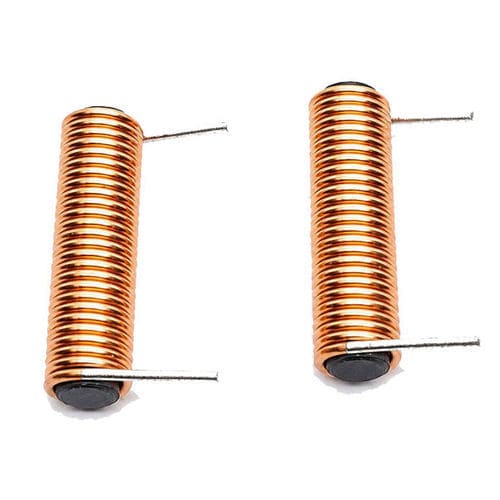

Bobina in ferrite WL0420

con nucleo in ferritemagneticainduttiva

Panoramica del prodotto
La bobina antenna ad anello in ferrite WL0420 è un componente magnetico compatto progettato per ricezione e trasmissione in applicazioni kHz–MHz. La struttura prevede un avvolgimento in rame smaltato di precisione su un nucleo in ferrite (barra magnetica) per aumentare la concentrazione del flusso magnetico e migliorare la sensibilità. Personalizzabile in materiale del nucleo, numero di spire, dimensioni e specifiche di frequenza.

Funzionamento
La bobina converte le onde elettromagnetiche in segnali elettrici tramite induzione magnetica. Passaggi principali:

• Le onde RF esterne inducono un campo magnetico variabile intorno alla bobina
• Il nucleo in ferrite concentra il flusso magnetico all'interno dell'avvolgimento
• Il flusso variabile genera una tensione nel filo di rame smaltato
• Il circuito elettronico elabora il segnale indotto

Applicazioni

• Ricevitori radio AM (anelli compatti e direttivi)
• Sistemi RFID e lettori NFC a corto raggio
• Moduli IoT e dispositivi di comunicazione compatti
• Sensori e apparecchiature di monitoraggio industriale
• Elettronica automobilistica (sistemi chiave, TPMS, comunicazioni veicolari)
• Elettronica di consumo e dispositivi portatili

Vantaggi / Svantaggi
Vantaggi: elevata sensibilità magnetica, ingombro ridotto, basso consumo, buona immunità alle interferenze, comportamento in frequenza stabile e costo adatto alla produzione di massa.
Svantaggi: sensibilità all'orientamento (la posizione influisce sulle prestazioni), fragilità meccanica del ferrite, sensibilità alle temperature estreme e portata inferiore rispetto ad antenne più grandi. Scelta corretta dei materiali, adattamento del circuito e protezione meccanica mitigano questi limiti.

Scheda tecnica (elementi meccanici / di produzione chiave)
Nucleo: ferrite (barra magnetica)
Avvolgimento: rame smaltato, monostrato tondo o sezionato
Diametro filo tipico: 0,2 mm (opzioni AWG disponibili)
Lunghezza footprint: 20 mm (tipica)
Incapsulamento: vernice, epossidica o rivestimento opzionale
Montaggio: through-hole o personalizzato

Specifiche elettriche (tipiche)
Intervallo di induttanza: 0,1 µH – 50 µH (personalizzabile)
Tolleranze di induttanza: ±2%, ±5%, ±10%
Resistenza DC (DCR): secondo progetto
Fattore Q: ottimizzato per la gamma di frequenza obiettivo
Frequenza di risonanza propria: dipende dall'applicazione
Frequenza operativa: range kHz–MHz
Corrente nominale: secondo progetto
Resistenza di isolamento: ≥50 MΩ

Note su troubleshooting / Affidabilità
Problemi comuni e contromisure: ricezione scarsa per orientamento (regolare la posizione, verificare la risonanza), variazioni di frequenza (gestione termica e controllo tolleranze), sensibilità ridotta (ottimizzare le spire e la dimensione del nucleo, migliorare lo schermaggio), interferenze eccessive (layout PCB, messa a terra e schermatura). Proteggere i nuclei in ferrite dagli urti meccanici e seguire correttamente le procedure di assemblaggio.

Specifiche tecniche

• Modello: WL0420
• Materiale nucleo: ferrite (barra magnetica)
• Avvolgimento: rame smaltato, monostrato tondo o sezionato
• Diametro filo (tipico): 0,2 mm
• Lunghezza footprint: 20 mm (tipica)
• Opzioni di incapsulamento: vernice, epossidica, rivestimento
• Montaggio: through-hole o personalizzato
• Induttanza: 0,1 µH a 50 µH (personalizzabile)
• Tolleranze induttanza: ±2%, ±5%, ±10%
• Frequenza operativa: kHz–MHz
• Resistenza di isolamento: ≥50 MΩ
• Corrente nominale, DCR e parametri finali: personalizzabili secondo progetto
