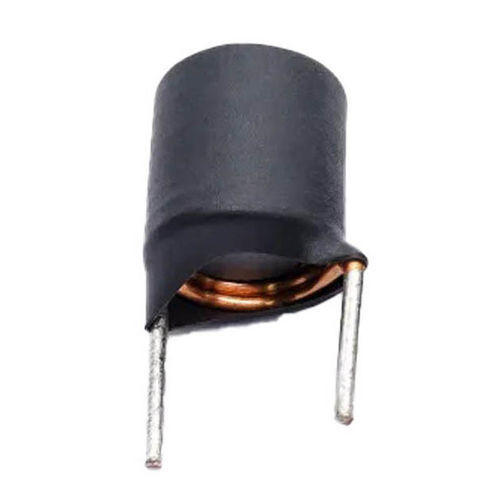

Induttore a filo WL1210

in ferritemagneticocon nucleo in ferrite

Panoramica del prodotto
I gruppi asta di ferrite e bobina sono componenti magnetici di precisione progettati per fornire induttanza stabile e trasmissione del segnale efficiente in sistemi elettronici compatti. L'asta di ferrite concentra il flusso magnetico, aumentando l'induttanza della bobina e consentendo dimensioni ridotte del componente. Le bobine sono realizzate avvolgendo filo di rame smaltato intorno ad aste di ferrite di alta qualità con caratteristiche elettriche controllate.

Principio di funzionamento
L'asta di ferrite e la bobina funzionano per induzione elettromagnetica: la corrente nell'avvolgimento crea un campo magnetico che la ferrite concentra, aumentando il flusso magnetico e l'induttanza. Per applicazioni antenna, le onde elettromagnetiche in ingresso inducono campi magnetici variabili attorno all'asta di ferrite, generando segnali elettrici nella bobina per il successivo trattamento elettronico. Il nucleo in ferrite riduce le perdite di energia, migliora la risposta in frequenza e riduce le interferenze elettromagnetiche. Le prestazioni finali dipendono dal numero di spire, dal grado di ferrite e dalla frequenza di esercizio.

Caratteristiche principali

• Alta permeabilità magnetica e stabilità dell'induttanza
• Struttura compatta e buon accoppiamento elettromagnetico
• Basse perdite e buone prestazioni in alta frequenza (kHz a MHz)
• Buona stabilità termica e resistenza meccanica
• Fattore Q elevato ottimizzato per la gamma di frequenza
• Progetti personalizzabili: materiale ferrite, dimensioni dell'asta, diametro del filo, numero di spire e parametri elettrici

Applicazioni

• Ricevitori RF e antenne AM
• Moduli di comunicazione wireless e antenne
• Sensori e apparecchiature di rilevamento
• Sistemi di automazione industriale e controllo
• Filtraggio elettromagnetico e circuiti induttivi nell'elettronica di potenza
• Elaborazione del segnale in apparecchiature medicali
• Elettronica automobilistica e dispositivi IoT

Vantaggi e svantaggi

• Vantaggi: dimensioni compatte con induttanza elevata, sensibilità del segnale migliorata, basse perdite di energia elettromagnetica, ampia possibilità di personalizzazione e materiali ferrite economici
• Svantaggi: i materiali ferrite sono relativamente fragili e richiedono protezione meccanica; possibile saturazione a livelli di potenza molto elevati se si usa un grado di ferrite non appropriato

Risoluzione dei problemi / problemi comuni

• Segnale debole: controllare l'avvolgimento, l'integrità della ferrite e l'installazione
• Induttanza errata: verificare il numero di spire, il diametro del filo e la scelta della ferrite
• Rumore/interferenze eccessive: migliorare schermatura, messa a terra e filtraggio
• Variazioni legate alla temperatura: selezionare un grado di ferrite adatto alla temperatura di esercizio
• Danni meccanici: ispezionare la presenza di crepe sulle aste di ferrite e rinforzare il fissaggio
• Variabilità di produzione: garantire tensione di avvolgimento, qualità dei materiali e controlli di qualità coerenti

Scheda tecnica (sintesi)
Voce / Descrizione
Induttore bobina ferrite / Filo di rame smaltato
Diametro del filo / 0,1 mm (opzioni AWG disponibili)
Tipo di avvolgimento / Avvolgimento monostrato tondo o sezionale
Materiale del nucleo / Asta magnetica (ferrite)
Lunghezza di riferimento / 8 mm
Incapsulamento / Vernice, epossidica o rivestimenti opzionali
Montaggio / Passante o fissaggio personalizzato

Specifiche elettriche (tipiche)
Parametro / Descrizione
Intervallo di induttanza / 0,1 µH – 100 µH (personalizzabile)
Tolleranze di induttanza / ±2%, ±5%, ±10%
Resistenza DC (DCR) / Personalizzata per progetto
Fattore Q / Alto Q, ottimizzato per la gamma di frequenza
Frequenza di risonanza propria / Alta, dipendente dall'applicazione
Frequenza di utilizzo / Gamma kHz a MHz
Corrente nominale / Personalizzata per progetto
Resistenza di isolamento / ≥100 MΩ

Caratteristiche / specifiche tecniche

• Modello: WL1210
• Nucleo: asta magnetica in ferrite (diversi gradi disponibili)
• Conduttore: filo di rame smaltato
• Diametro del filo: tip. 0,1 mm (altre opzioni AWG disponibili)
• Induttanza: 0,1 µH – 100 µH (personalizzabile)
• Tolleranze: ±2%, ±5%, ±10%
• Frequenza di esercizio: kHz a MHz
• Resistenza di isolamento: ≥100 MΩ
• Opzioni di incapsulamento: vernice, epossidica o rivestimenti speciali
• Montaggio: passante o supporti personalizzati
• Personalizzazione: materiale ferrite, dimensioni dell'asta, diametro del filo, numero di spire, test elettrici e corrente nominale secondo progetto
