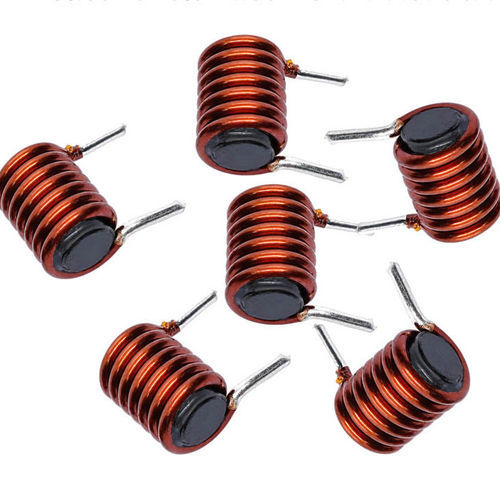

Induttore magnetico WL1215

in ferritea filocon nucleo in ferrite

Panoramica del prodotto
Un'antenna induttore a bobina in ferrite è un dispositivo elettromagnetico compatto progettato per ricevere o trasmettere segnali in radiofrequenza in modo efficiente. È costituita da una barra/nucleo in ferrite con una bobina di rame smaltato avvolta con precisione. Il materiale ferrite aumenta il flusso magnetico, migliorando l'induttanza e la sensibilità e consentendo al contempo un ingombro ridotto. Applicazioni tipiche: sistemi RFID, radio AM, reti di sensori wireless, contatori intelligenti, apparecchiature industriali, elettronica medicale e dispositivi IoT.

Principio di funzionamento
Le onde elettromagnetiche inducono un flusso magnetico variabile nella barra di ferrite. La bobina di rame avvolta attorno al nucleo in ferrite converte questo flusso variabile in una tensione secondo la legge di Faraday. Il nucleo in ferrite concentra il campo magnetico, aumentando l'induttanza e la captazione del segnale. Il segnale indotto viene quindi trasferito al circuito ricevente per amplificazione, filtraggio e trattamento.

Caratteristiche principali

• Nucleo in ferrite ad alta permeabilità magnetica per concentrare il flusso magnetico e ottenere elevata induttanza.
• Dimensioni compatte e design leggero adatti a spazi ristretti.
• Elevata sensibilità di ricezione e miglior rapporto segnale/rumore.
• Riduzione delle interferenze elettromagnetiche negli ambienti industriali.
• Personalizzabile: materiale ferrite, numero di spire, diametro del filo, induttanza e frequenza di esercizio.
• Parametri elettrici stabili, lunga vita operativa e basso consumo energetico.

Applicazioni

• Lettori e tag RFID
• Contatori intelligenti e comunicazioni utility
• Automazione industriale e sensori wireless
• Dispositivi IoT e telemetria wireless
• Elettronica automobilistica (accesso senza chiave, TPMS, moduli di comunicazione)
• Monitoraggio medico e dispositivi medici portatili
• Ricevitori radio AM e sistemi a bassa/media frequenza

Vantaggi e svantaggi

• Vantaggi: dimensioni compatte, alta sensibilità, bassa EMI, basso consumo, facile personalizzazione OEM e tolleranze di produzione di massa coerenti.
• Svantaggi: meno efficace ad altissime frequenze, possibile saturazione del ferrite in campi magnetici molto intensi, fragilità meccanica dei nuclei in ferrite in caso di urti, e necessità di un corretto adattamento d'impedenza e qualità di avvolgimento per evitare degradazione delle prestazioni.

Risoluzione dei problemi

• Misurare l'induttanza e la resistenza continua per rilevare danni alla bobina.
• Ispezionare il nucleo in ferrite per crepe o scheggiature; i nuclei danneggiati riducono le prestazioni magnetiche.
• Verificare le saldature e la continuità dei fili di collegamento.
• Confermare il funzionamento nella gamma di frequenze prevista e verificare il corretto adattamento d'impedenza al circuito RF.
• Controllare la presenza di fonti EMI esterne (motori, alimentatori, strutture metalliche vicine) che possono degradare la ricezione.
• Testare il fattore Q e il comportamento di auto-risonanza con strumenti adeguati; un Q basso può indicare problemi di avvolgimento o di materiale.
• Eseguire test su prototipi (LCR meter, analizzatore di rete) prima della produzione in serie.

Scheda tecnica (campi selezionati)
Voce : Descrizione
Induttore bobina ferrite : Filo di rame smaltato
Diametro del filo : 0,2 mm (opzioni AWG disponibili)
Tipo di avvolgimento : Avvolgimento monostrato rotondo o per sezioni
Materiale del nucleo : Barra di ferrite
Lunghezza footprint : 5 mm
Incapsulamento : Vernice, epossidica o rivestimento opzionale
Montaggio : Through-foot / personalizzato

Specifiche elettriche (tipiche)
Parametro : Descrizione
Intervallo di induttanza : 0,1 µH – 100 µH (personalizzabile)
Tolleranza di induttanza : ±2%, ±5%, ±10%
Resistenza DC (DCR) : Personalizzata (per progetto)
Fattore Q : Alto Q, ottimizzato per la gamma di frequenze
Frequenza di auto-risonanza : Alta, dipende dall'applicazione
Frequenza operativa : Gamma kHz a MHz
Corrente nominale : Personalizzata per progetto
Resistenza di isolamento : ≥100 MΩ

Nota
Queste antenne sono destinate ad applicazioni wireless a bassa e media frequenza dove sono richiesti ingombro ridotto, alta sensibilità e immunità alle interferenze. Sono disponibili opzioni OEM/ODM per adattare i parametri elettrici e meccanici ai requisiti specifici.

Specifiche tecniche

• Denominazione modello: WL1215
• Nucleo in ferrite con avvolgimento in rame smaltato
• Intervallo di induttanza: 0,1 µH a 100 µH (personalizzabile)
• Tolleranze di induttanza disponibili: ±2%, ±5%, ±10%
• Diametro del filo tipico: 0,2 mm (opzioni AWG disponibili)
• Avvolgimento: monostrato rotondo o per sezioni
• Frequenza operativa: da kHz fino alla gamma MHz (dipendente dall'applicazione)
• Resistenza di isolamento: ≥100 MΩ
• Incapsulamento opzionale: Vernice, epossidico o rivestimento
• Opzioni di montaggio: Through-foot o montaggio personalizzato
