Trasformatore di alimentazione elettrica WL0425

di isolamentodi potenzaincapsulato

Panoramica del prodotto

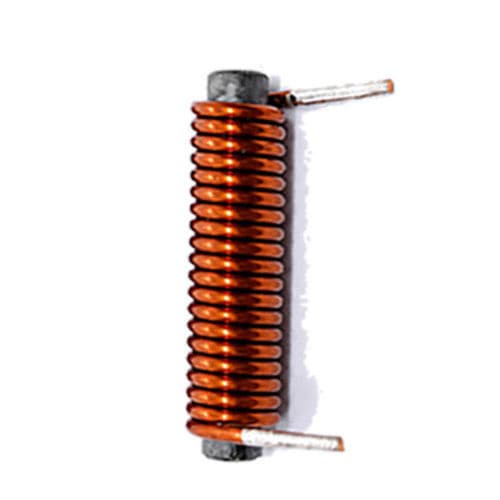

Il trasformatore a bobina in ferrite WL0425 è un componente magnetico per applicazioni ad alta frequenza, impiegato per conversione di tensione, isolamento elettrico e adattamento d'impedenza nella gamma kHz–MHz. Realizzato con nucleo magnetico in ferrite e avvolgimenti in filo di rame smaltato, garantisce basse perdite di nucleo e ingombro ridotto rispetto ai nuclei in ferro. Geometria dell'avvolgimento, rapporto di spire e isolamento sono personalizzabili in base alle esigenze applicative.

Principio di funzionamento
Il trasformatore opera per induzione elettromagnetica: una corrente alternata nell'avvolgimento primario genera un flusso magnetico variabile nel nucleo in ferrite che si accoppia con l'avvolgimento secondario inducendo una tensione in base al rapporto di spire. I nuclei in ferrite offrono elevata permeabilità e basse perdite da correnti parassite ad alte frequenze, migliorando l'efficienza in alimentatori switching e applicazioni RF.

Funzioni principali

• Conversione di tensione (step-up / step-down)
• Isolamento elettrico tra circuiti
• Trasmissione di potenza ad alta frequenza
• Adattamento d'impedenza in moduli elettronici

Applicazioni

• Alimentatori switching e convertitori DC-DC
• Apparecchiature di comunicazione e moduli RF
• Driver LED e sistemi di illuminazione
• Elettronica automotive (caricabatterie VE, BMS, alimentazione bordo)
• Sistemi di controllo industriale, sensori e robotica
• Sistemi per energie rinnovabili (inverter solari, accumulo energia)
• Dispositivi medicali ed elettronica di consumo

Scheda tecnica (sintesi)
Voce: Trasformatore a bobina in ferrite — Descrizione: Filo di rame smaltato
Diametro filo: 0,3 mm (opzioni AWG disponibili)
Tipo di avvolgimento: Avvolgimento singolo strato rotondo o sezionale
Materiale del nucleo: Asta magnetica in ferrite
Ingombro (lunghezza): 25 mm
Incapsulamento: Vernice, epossidico o rivestimenti opzionali
Montaggio: Through-foot o montaggio personalizzato

Specifiche elettriche (tipiche)
Parametro: Descrizione
Intervallo di induttanza: 0,1 µH – 100 µH (personalizzabile)
Tolleranza di induttanza: ±2%, ±5%, ±10%
Resistenza DC (DCR): Dipende dal progetto (personalizzabile)
Fattore Q: Ottimizzato per la gamma di frequenza specificata
Frequenza di auto-risonanza: Dipende dall'applicazione, tipicamente elevata
Frequenza di funzionamento: Intervallo kHz–MHz
Corrente nominale: Definita per progetto
Resistenza di isolamento: ≥50 MΩ

Vantaggi

• Basse perdite di nucleo e funzionamento efficiente ad alte frequenze
• Costruzione compatta e peso ridotto con alta densità di potenza
• Meno generazione di calore e migliore comportamento termico
• Isolamento elettrico tra gli avvolgimenti
• Personalizzazione OEM di avvolgimenti, rapporto di spire, forma del nucleo e dimensioni

Limitazioni / Considerazioni

• Non ottimale per applicazioni a bassa frequenza in rete di alimentazione
• Rischio di saturazione del nucleo se non correttamente dimensionato
• La progettazione ad alta frequenza richiede ingegneria specializzata
• I nuclei in ferrite sono fragili e richiedono manipolazione attenta
• Costi di sviluppo più elevati per prototipi personalizzati e test di qualificazione

Note per la risoluzione dei problemi

• Surriscaldamento: può derivare da scelta errata del nucleo, sovraccarico o raffreddamento inadeguato — mitigare riducendo il carico, scegliendo il materiale ferrite adeguato e migliorando la gestione termica
• Perdite elevate: dovute a materiale o progettazione dell'avvolgimento non idonei — ottimizzare frequenza, avvolgimento e selezione del nucleo
• Fluttuazione dell'uscita: dovuta a rapporto di spire errato o regolazione insufficiente — regolare le spire e migliorare la regolazione del circuito
• EMI/rumore eccessivo: ridurre l'induttanza di dispersione, aggiungere schermatura e ottimizzare il layout PCB e la disposizione degli avvolgimenti
• Guasto dell'isolamento: verificare la classe di isolamento, migliorare il progetto dielettrico ed effettuare test di affidabilità

Specifiche tecniche

• Modello: WL0425
• Materiale del nucleo: Ferrite (tipo asta magnetica)
• Ingombro tipico (lunghezza): 25 mm
• Conduttore avvolgimento: Filo di rame smaltato (tip. 0,3 mm; altre opzioni AWG)
• Tipo di avvolgimento: Singolo strato rotondo o sezionale; strutture personalizzate supportate
• Intervallo di induttanza: 0,1 µH – 100 µH (personalizzabile)
• Tolleranze di induttanza: ±2%, ±5%, ±10%
• Frequenza di funzionamento: kHz–MHz
• Corrente nominale: secondo progetto personalizzato
• Resistenza di isolamento: ≥50 MΩ
• Opzioni di incapsulamento: vernice, epossidico o rivestimenti speciali
• Opzioni di montaggio: through-foot o configurazioni personalizzate
