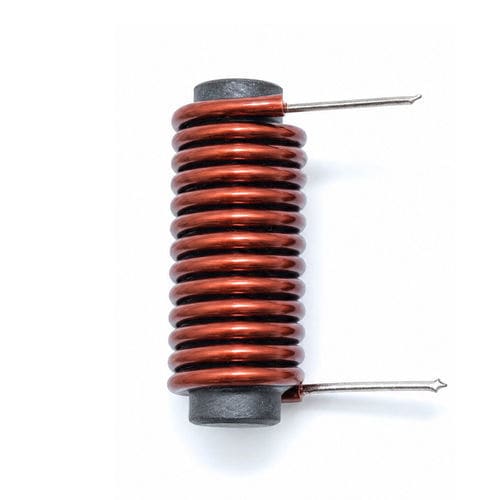

Induttore in ferrite WL1230

con nucleo in ferritead alta frequenzadi basse frequenze

Panoramica
La bobina con nucleo a barra in ferrite WL1230 è un componente induttivo per ricezione, accoppiamento magnetico e applicazioni in frequenza. Usa una barra in ferrite come nucleo magnetico e un filo di rame smaltato per ottenere elevata induttanza in un ingombro compatto. I materiali in ferrite aumentano la permeabilità magnetica per concentrare il campo e migliorare il comportamento del segnale.

Punti chiave

• Elevata efficienza magnetica e induttanza stabile
• Costruzione compatta e leggera
• Personalizzabile: materiale ferrite, avvolgimento, diametro del filo, dimensioni e parametri elettrici
• Adatta per bande a bassa e media frequenza con alto fattore Q e basso consumo

Applicazioni

• Antenne AM e ricevitori radio
• Dispositivi RF e di comunicazione wireless
• Lettori RFID e sistemi di identificazione
• Sensori wireless e dispositivi IoT
• Contatori intelligenti e comunicazioni di misura
• Elettronica automobilistica (accesso senza chiave, TPMS, moduli di controllo)
• Sensori industriali, strumenti di misura e sistemi di controllo
• Dispositivi medicali e altre elettroniche OEM

Dettagli prodotto (costruzione e opzioni)
Elemento - Descrizione
Induttore bobina ferrite - Filo di rame smaltato
Diametro filo - 0,3 mm (opzioni AWG disponibili)
Tipo di avvolgimento - Monostrato rotondo o sezionale
Materiale del nucleo - Barra in ferrite (MnZn o NiZn a seconda della frequenza)
Lunghezza footprint - 30 mm
Incapsulamento - Vernice, epossidico o rivestimento opzionale
Montaggio - Terminali passanti / personalizzato

Specifiche elettriche (tipiche)
Parametro - Descrizione
Intervallo di induttanza - 0,1 µH – 100 µH (personalizzabile)
Tolleranza di induttanza - ±2%, ±5%, ±10%
Resistenza DC (DCR) - Personalizzata
Fattore Q - Specificato per gamma di frequenza
Frequenza di auto-risonanza - Dipende dal progetto e dall'applicazione
Frequenza operativa - Gamma kHz a MHz
Corrente nominale - Personalizzata per progetto
Resistenza di isolamento - ≥100 MΩ

Note su prestazioni e progettazione
Le bobine con nucleo a barra migliorano l'accoppiamento magnetico e la sensibilità di ricezione rispetto alle soluzioni con nucleo d'aria. Le prestazioni dipendono dalla composizione della ferrite, dalle dimensioni del nucleo, dal numero di spire, dalla frequenza e dall'adattamento del circuito. La scelta appropriata del materiale (MnZn per frequenze basse, NiZn per frequenze più alte) e una progettazione accurata garantiscono sensibilità, basse perdite e stabilità termica.

Personalizzazione
La produzione supporta la personalizzazione della lunghezza della barra, della composizione della ferrite, del calibro del filo, del numero di spire, dell'incapsulamento e delle opzioni di montaggio per soddisfare requisiti OEM o industriali.

Caratteristiche / specifiche tecniche

• Modello: WL1230 (bobina con nucleo a barra in ferrite)
• Lunghezza nucleo (footprint tipico): 30 mm
• Intervallo di induttanza: 0,1 µH – 100 µH (personalizzabile)
• Opzioni di tolleranza di induttanza: ±2%, ±5%, ±10%
• Filo: rame smaltato; diametro tipico 0,3 mm (opzioni AWG disponibili)
• Avvolgimento: monostrato rotondo o sezionale
• Frequenza operativa: kHz a MHz
• Resistenza di isolamento: ≥100 MΩ
• Opzioni di incapsulamento: vernice, epossidico o altri rivestimenti
• Montaggio: terminali passanti o montaggio su misura
• Materiali ferrite: MnZn (basse frequenze) / NiZn (frequenze più alte)
