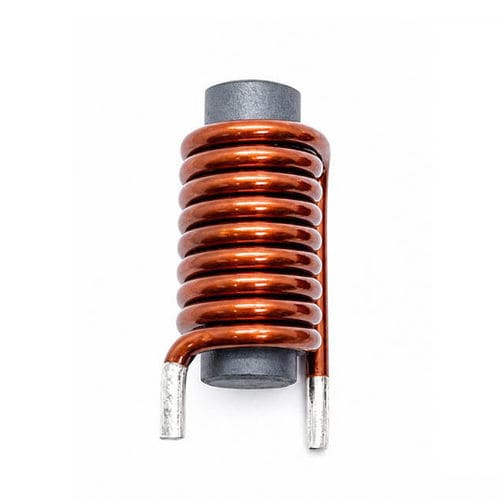

Antenna a bobina in ferrite compatta progettata per la ricezione affidabile in applicazioni a bassa e media frequenza. Realizzata con una barra di ferrite ad alta permeabilità e avvolgimento in filo di rame smaltato di precisione per concentrare il flusso magnetico e migliorare la sensibilità. Configurabile per uso OEM e industriale selezionando intervallo di frequenza, induttanza, dimensioni del nucleo, numero di spire e metodo di montaggio.

Principio di funzionamento
L'antenna converte i campi magnetici RF variabili in tensione tramite induzione elettromagnetica: la barra di ferrite concentra il flusso e l'avvolgimento in rame genera il segnale elettrico. Rispetto a bobine ad aria di dimensioni simili, il nucleo in ferrite offre una permeabilità efficace maggiore, consentendo la ricezione di segnali più deboli. La bobina e i componenti di sintonia esterni formano un circuito risonante per ottimizzare la selettività e ridurre le interferenze.

Caratteristiche principali

• Alta sensibilità magnetica grazie al nucleo in ferrite
• Ingombro ridotto (es. 25 mm) per dispositivi embedded e portatili
• Basse perdite e alto fattore Q quando ottimizzato per la banda target
• Avvolgimento, induttanza, calibro del filo e dimensioni del nucleo personalizzabili
• Incapsulamento opzionale (vernice, epossidico, rivestimento) per protezione ambientale
• Opzioni di montaggio: piede passante o fissaggi su misura

Applicazioni

• Ricevitori radio AM e radio portatili
• Lettori RFID, controllo accessi e sistemi di identificazione
• Dispositivi IoT, contatori intelligenti e sensori wireless
• Elettronica automobilistica (apertura senza chiave, TPMS, navigazione)
• Automazione industriale: sensori wireless e monitoraggio macchine
• Elettronica di consumo che richiede ricezione LF/MF

Vantaggi

• Elevata ricezione del campo magnetico in ingombro ridotto
• Buona selettività in frequenza e comportamento elettrico stabile
• Bassa sensibilità ai campi elettrici irradiati se integrata correttamente
• Parametri adattabili alle specifiche OEM
• Lunga vita operativa con corretta manipolazione

Svantaggi / Limiti

• Banda più stretta rispetto ad alcune antenne broadband; richiede accordo corretto
• Prestazioni influenzate da metalli vicini e posizione
• Il materiale ferrite è fragile e può fratturarsi in caso di urto meccanico
• Richiede ferrite di qualità e sintonia accurata per risultati ottimali

Manutenzione e problemi comuni

• Ricezione scarsa: verificare orientamento, continuità dell'avvolgimento e integrità del nucleo
• Disaccordo in frequenza: controllare induttanza, numero di spire e condensatori di sintonia
• Rumore elevato: valutare posizionamento, schermatura e fonti locali di interferenza
• Sensibilità ridotta: ispezionare qualità dell'avvolgimento e grado della ferrite
• Danni meccanici: evitare urti durante assemblaggio e trasporto

Scheda prodotto (voci principali)
Voce - Descrizione
Bobina ferrite - Filo di rame smaltato
Diametro filo - 0,2 mm (altre opzioni AWG disponibili)
Tipo di avvolgimento - Monostrato rotondo o avvolgimento sezionato
Materiale del nucleo - Barra di ferrite
Lunghezza ingombro - 25 mm
Incapsulamento - Vernice, epossidico o rivestimento opzionale
Montaggio - Piede passante / su misura

Specifiche elettriche (tipiche)
Parametro - Descrizione
Intervallo di induttanza - 0,1 µH – 100 µH (personalizzabile)
Tolleranza induttanza - ±2%, ±5%, ±10%
DCR - Personalizzato (dipende dal progetto)
Fattore Q - Alto, ottimizzato per l'intervallo di frequenza
Frequenza auto-risonante - Dipende dall'applicazione
Frequenza operativa - Gamma kHz a MHz
Corrente nominale - Specificata per progetto
Resistenza di isolamento - ≥100 MΩ

FAQ (selezionate)

• A cosa serve una bobina antenna? — Ricezione di segnali magnetici LF/MF: radio AM, RFID, sensori wireless, contatori intelligenti e sistemi automotive.
• Perché usare la ferrite? — La ferrite aumenta la permeabilità magnetica per concentrare il flusso e migliorare la sensibilità rispetto a bobine ad aria.
• Come scegliere la bobina giusta? — Definire frequenza operativa, induttanza/Q richiesta, dimensione del nucleo, calibro del filo, montaggio e vincoli ambientali.
• Si può personalizzare? — Sì: lunghezza/diametro barra, grado di ferrite, costruzione dell'avvolgimento, induttanza e opzioni di montaggio possono essere adattati alle esigenze OEM.

Specifiche tecniche

• Model: WL1225 (custom winding)
• Tipo di nucleo: Barra di ferrite
• Lunghezza ingombro: 25 mm
• Filo: Filo di rame smaltato (es. 0,2 mm; altre misure disponibili)
• Avvolgimento: Monostrato rotondo o sezionato; spire personalizzabili
• Intervallo di induttanza: 0,1 µH – 100 µH (personalizzabile)
• Tolleranza induttanza: ±2%, ±5%, ±10%
• Frequenza operativa: kHz a MHz (dipende dal progetto)
• Fattore Q: Alto, ottimizzato per la frequenza scelta
• DCR: Specificato per progetto
• Corrente nominale: Specificata per progetto
• Resistenza di isolamento: ≥100 MΩ
• Incapsulamento: Vernice, epossidico o rivestimento opzionale
• Montaggio: Piede passante o montaggio personalizzato disponibile
