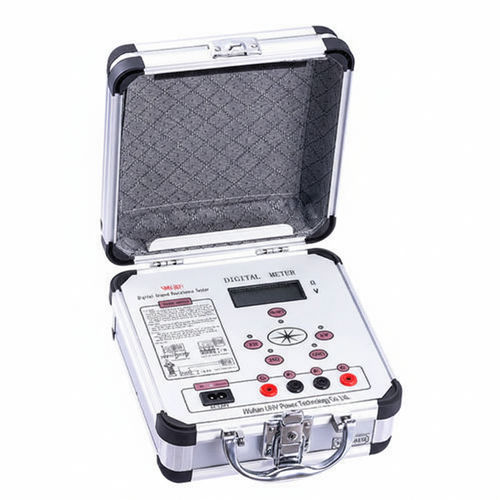

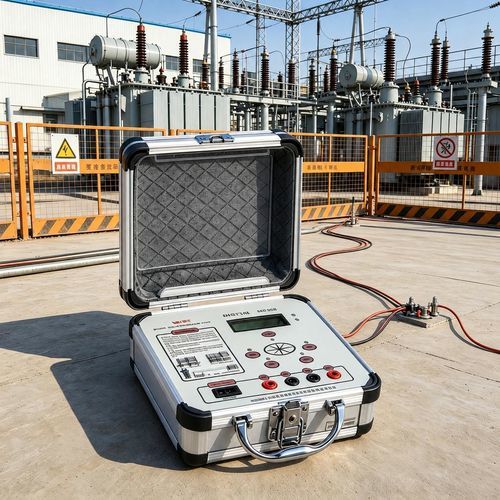

Tester di resistenza di messa a terra UHV-2571

di resistività del terrenodi terreper attrezzature elettriche

Il UHV-2571 è uno strumento portatile digitale che combina i metodi di misura a 3 e 4 terminali utilizzando circuiti integrati di media e grande scala, sostituendo la generazione manuale della corrente di prova. È progettato per misure affidabili di resistenza di terra, resistenza di conduttori a bassa resistenza, resistività del suolo e tensione CA con maggiore immunità ai disturbi.

Caratteristiche

• Scocca in lega di alluminio ad alta resistenza, adatta all'uso in campo.
• Inseguimento sincrono con PLL e filtraggio a condensatore commutato per elevata immunità a interferenze a frequenza di rete e RF.
• Tecnologia di conversione DC/AC che trasforma DC in corrente alternata a bassa frequenza a corrente costante per misurazioni stabili.
• Consente resistenze ausiliarie di messa a terra (RC) e potenziale ausiliario (RP) nei limiti specificati senza influire significativamente sui risultati.
• Non richiede regolazioni o bilanci manuali; display LCD 3(1/2); sovraccarico indicato con "1".
• Misura resistenza di terra, resistenza di conduttori a basso valore, resistività del suolo e tensione CA. Manuale d'uso e certificato di taratura disponibili.

Parametri tecnici

• Temperatura ambiente: 0℃ ～ +45℃
• Umidità relativa: ≤ 85% HR
• Campo di misura e corrente costante (RMS): Resistenza: 0～2 Ω (10 mA), 2～20 Ω (10 mA), 20～200 Ω (1 mA)
• Campo di misura tensione: CA 0～19,99 V
• Precisione di misura: 0～0,2 Ω ≤ ±3% ±1d; 0,2 Ω～199,9 Ω ≤ ±1,5% ±1d; 1～19,99 V ≤ ±3% ±1d
• Risoluzione: 0,001 Ω, 0,01 Ω, 0,1 Ω, 0,01 V
• Resistenza ausiliaria ammissibile (RC tra C1 e C2): per 0～2 Ω e 2～20 Ω ≤ 1 kΩ; per 20～200 Ω ≤ 2 kΩ
• Potenziale ausiliario (RP tra P1 e P2): RP < 40 kΩ, errore ≤ ±5%
• Tensione di terra ammessa (valore efficace a frequenza di rete): ≤ 5 V, errore ≤ ±5%
• Perdita di potenza massima: ≤ 2 W
• Alimentazione DC: 8 × 1,5 V (AA, R6)
• Alimentazione AC: 220 V / 50 Hz
• Dimensioni: 220 × 200 × 105 mm
• Peso: ≤ 1,4 kg

Caratteristiche / specifiche

• Modello: UHV-2571
• Funzioni di misura: resistenza di terra, resistenza di conduttore a bassa resistenza, resistività del suolo, tensione CA
• Display: LCD 3(1/2)
• Immunità ai disturbi: inseguimento sincrono PLL e filtro a condensatore commutato
• Sorgenti di corrente: uscite a corrente costante per le diverse gamme (10 mA / 1 mA)
• Alimentazione: batteria o rete (8×AA o 220 V/50 Hz)
• Fisico: scocca in lega di alluminio; compatto e leggero (≤ 1,4 kg)
