Tester antifurto UHV-801

di massa

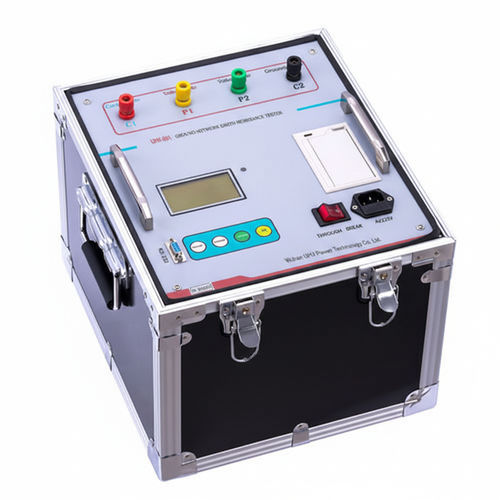

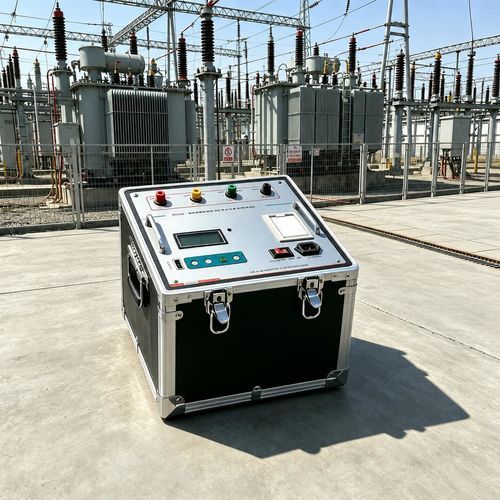

Il Misuratore di resistenza di terra di rete UHV-801 è uno strumento AC a conversione di frequenza con controllo microprocessore, progettato per misurare con precisione la resistenza di terra, la tensione di contatto/passo e la resistività del suolo su reti in esercizio. Dispone di capacità anti-interferenza a 50 Hz e corrente di prova da 3 A per misure su reti vive, riducendo la necessità di sistemi ad alta corrente e di cablaggio pesante; indicato per sottostazioni, centrali elettriche e sistemi di protezione dai fulmini.

Introduzione al prodotto

• Misura AC a conversione di frequenza gestita da microprocessore per letture stabili su reti alimentate.
• Ambito di misura: resistenza di terra, tensione di contatto/passo e resistività del terreno (intervallo operativo 4Ω–10Ω per alcune verifiche).
• Progettazione per il campo: formato compatto che riduce il cablaggio rispetto ai metodi da 30 A.

Caratteristiche principali

• Simulazione precisa della frequenza di rete — generazione di forme d'onda sinusoidali con variazione ±5 Hz (45 Hz / 55 Hz).
• Tecnologia avanzata anti-interferenze — misurazione a frequenza variabile con filtraggio digitale.
• Elevata precisione — risoluzione di base 0,005 Ω per test su sistemi a bassa impedenza.
• Capacità di misura integrate — test di poli di corrente/tensione, resistenza di terra, tensione di passo e contatto.
• Interfaccia utente — menu in cinese con letture dirette per semplificare l'uso.
• Design per il campo — dispiegamento più leggero evitando linee ad alta corrente.

Vantaggi tecnici

• Vera simulazione della frequenza di rete (sinusoidale).
• Superiore reiezione del rumore e filtraggio digitale.
• Risoluzione al milliohm (0,001 Ω).
• Test multiparametro in un unico strumento.
• Flusso di lavoro semplificato per misure più rapide.

Caratteristiche / specifiche tecniche

• Campo di misura: 0–200 Ω (inclusa impedenza del palo corrente)
• Risoluzione: 0.001 Ω
• Errore di misura: ±(lettura × 1% + 0.005 Ω)
• Tensione massima di uscita: AC 400 V (45 Hz, 55 Hz, doppia frequenza, onda sinusoidale)
• Corrente massima di uscita: AC 5 A (45 Hz, 55 Hz, doppia frequenza, onda sinusoidale); supporta modalità 3 A per test su rete in esercizio
• Posizioni corrente di uscita: 9 livelli — 5 / 4.5 / 4 / 3.5 / 3 / 2.5 / 2 / 1.5 / 1 A (passi da 0.5 A)
• Capacità anti-interferenza: tollera interferenze di rete 50 Hz fino a 10 V
• Requisiti cavi di misura: sezione del conduttore di corrente ≥ 1.5 mm²; sezione del conduttore di tensione ≥ 1.0 mm²
• Alimentazione: AC 220 V ±10%, 50 Hz
• Dimensioni esterne: 295 × 340 × 310 mm
• Peso dello strumento: 30 kg
