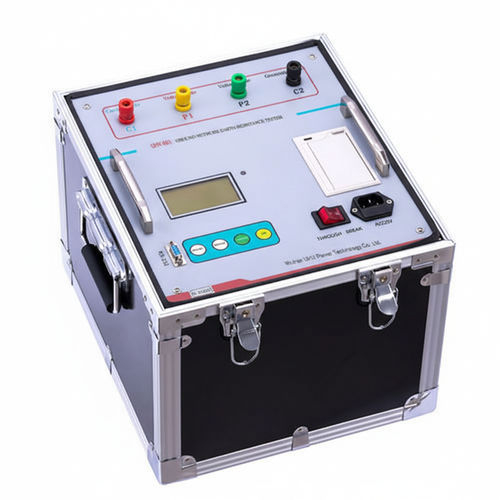

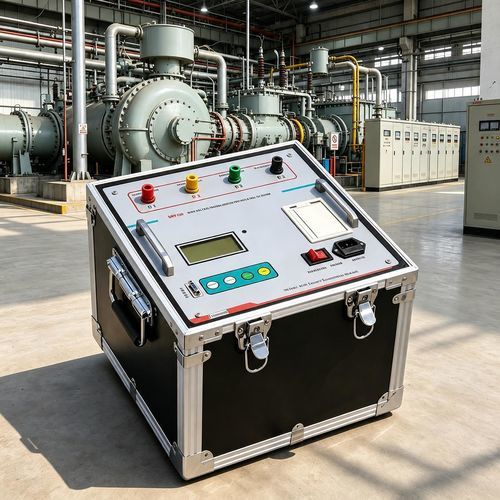

Tester di resistenza di messa a terra UHV-800

di continuità di terradi terreper attrezzature elettriche

L'UHV-800 è uno strumento specializzato per misurare la resistenza di messa a terra di grandi reti e la continuità di terra tra punti. Utilizza una tecnologia di misura anti-interferenza a frequenze diverse per ottenere dati precisi alla frequenza di rete (50 Hz) anche in presenza di forti disturbi.

Panoramica

• Progettato per grandi reti di messa a terra: misura la resistenza di messa a terra e la continuità tra punti usando correnti di prova sinusoidali a frequenze vicine alla frequenza di rete (45 Hz e 55 Hz).
• Misura le caratteristiche di sovrapposizione di corrente e tensione, la tensione di passo e la tensione di contatto, utili per verifiche di sicurezza e conformità.

Caratteristiche

• Equivalenza alla frequenza di rete: la forma d'onda della corrente di prova è sinusoidale con uno scarto di ±5 Hz rispetto alla rete (usa 45 Hz e 55 Hz) per una buona equivalenza con i sistemi di alimentazione.
• Forte capacità anti-interferenza: metodo a frequenze diverse combinato con filtraggio software/hardware per risultati stabili e affidabili in ambienti disturbati.
• Alta precisione: errore di base fino a 0,005 Ω, adatta a reti di terra a bassa impedenza.
• Funzioni di misura complete: corrente sovrapposta, tensione sovrapposta, resistenza di messa a terra, tensione di passo e tensione di contatto.
• Facile da usare: menu a schermo che visualizza direttamente i risultati di misura.
• Ridotto cablaggio: non richiede conduttori di corrente di grande sezione nella maggior parte delle misure, riducendo i tempi di installazione.

Denominazioni

• Tester resistenza rete di messa a terra
• Misuratore resistenza di terra

Caratteristiche / specifiche tecniche

• Campo di misura: 0–200 Ω (inclusa l'impedenza della pila di corrente)
• Risoluzione: 0,001 Ω
• Errore di misura: ±(lettura × 1% + 0,005 Ω)
• Tensione massima di uscita: AC 400 V (45 Hz, 55 Hz, doppia frequenza, onda sinusoidale)
• Corrente massima di uscita: AC 5 A (45 Hz, 55 Hz, doppia frequenza, onda sinusoidale)
• Passi di corrente di uscita: 5 / 4,5 / 4 / 3,5 / 3 / 2,5 / 2 / 1,5 / 1 A (passi da 0,5 A, 9 livelli)
• Capacità anti-interferenza: tensione anti-frequenza rete 50 Hz di 10 V
• Requisiti linee di misura: sezione del conduttore di corrente ≥ 1,5 mm²; sezione del conduttore di tensione ≥ 1,0 mm²
• Alimentazione: AC 220 V ±10%, 50 Hz
• Dimensioni esterne: 295 × 340 × 310 mm
• Peso strumento: 30 kg
