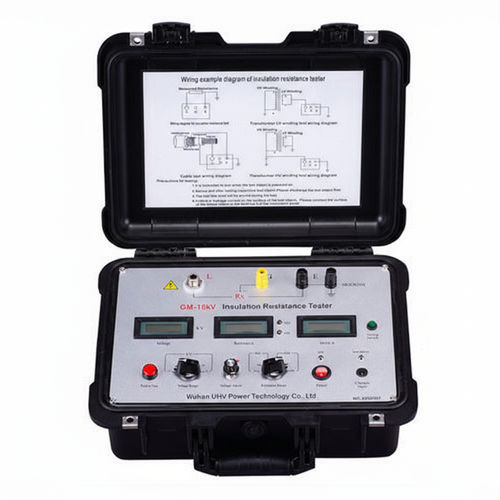

Dispositivo di misura della resistenza di isolamento portatile GM-15kV
Aggiungi ai preferiti
Confronta con altri prodotti
Caratteristiche
- Tipo
- portatile
Descrizione
Panoramica
Caratteristiche principali
Applicazioni
Precauzioni di sicurezza
Specifiche tecniche

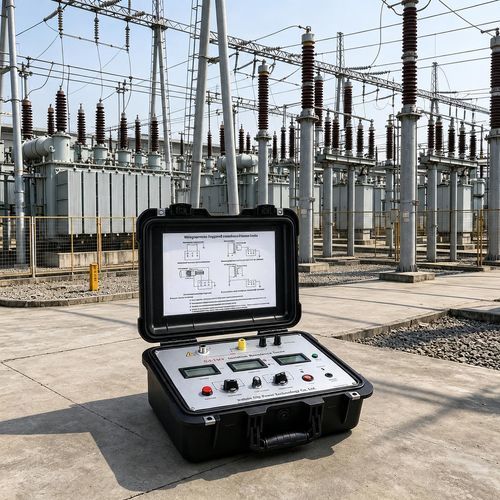

- Il misuratore digitale di resistenza d'isolamento ad alta tensione GM-15kV è progettato per misurare la resistenza d'isolamento in sottostazioni ad alta tensione, centrali elettriche, cavi di lunga distanza e cavi interrati, nonché trasformatori e motori.
- Integra circuiti analogici, circuiti digitali e progettazione meccanica per fornire ampia capacità di uscita tensione/corrente, ampia gamma di misura, precisione e forte immunità alle interferenze.
Caratteristiche principali
- Elevata immunità alle interferenze: resistenza all'induzione del campo elettrico (capacità fino a 2 mA @50 Hz), consentendo molte misure in sito senza scollegare i conduttori.
- Alta corrente di cortocircuito (tipica 10 mA) adatta alla prova di apparecchiature ad alta capacità o ad alta induttanza.
- Ampia gamma di misura della resistenza e alta risoluzione, coprendo da bassi MΩ a diversi GΩ.
- Uscita HV regolabile con livelli selezionabili e regolazione fluida da 0 V alla tensione target.
- Allarmi acustici e visivi e funzione timer per registrare e analizzare il rapporto di assorbimento e l'indice di polarizzazione (PI).
- Componenti importati di alta qualità per garantire precisione e affidabilità delle misure.
- Chassis integrato compatto e leggero per portabilità e operazioni in campo.
- Costruzione robusta per lunga durata e aspetto stabile.
Applicazioni
- Indicata per sistemi elettrici, telecomunicazioni, installazione e manutenzione elettromeccanica e applicazioni industriali per misurare la resistenza d'isolamento di trasformatori, motori, cavi e altre apparecchiature elettriche.
Precauzioni di sicurezza
- Collegare sempre il conduttore di messa a terra di sicurezza prima del test; lo strumento genera alta tensione e l'oggetto testato può presentare dispersioni o energia ad alta tensione indotta.
- Non eseguire scariche manuali mentre lo strumento è in funzione ad alta tensione. Dopo il test, attendere la scarica automatica e il ritorno del voltmetro a zero prima di qualsiasi scarica manuale; evitare scariche impulsive che possano danneggiare l'isolamento dell'oggetto o i circuiti interni dello strumento.
Specifiche tecniche
- Modello: GM-15kV.
- Livelli di tensione di uscita: 0,5 kV, 1 kV, 2,5 kV, 5 kV, 10 kV, 20 kV.
- Precisione della tensione di prova: ±(5% + 10 V).
- Corrente di cortocircuito tipica: 10 mA.
- Intervalli di misura della resistenza e precisioni:
- 20 MΩ: 0,01 – 19,99 MΩ, precisione ±(5% + 3 cifre).
- 200 MΩ: 5,0 – 199,9 MΩ, precisione ±(5% + 3 cifre).
- 2 GΩ: 0,05 – 1,999 GΩ, precisione ±(5% + 3 cifre).
- 20 GΩ: 0,5 – 19,99 GΩ, precisione ±(5% + 3 cifre).
- 200 GΩ: 5,0 – 199,9 GΩ, precisione ±(10% + 3 cifre).
- 2000 GΩ: 50 – 1999 GΩ, precisione ±(20% + 10 cifre).
- Funzioni: uscita HV regolabile, timer, allarmi acustici/visivi, chassis integrato portatile.
