Dispositivo di misura della resistenza di isolamento portatile GM-5kV

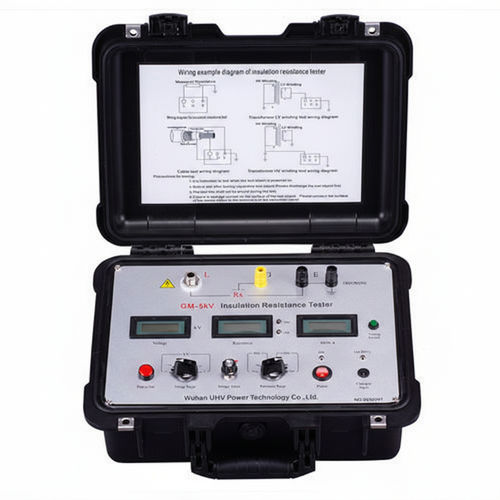

Dispositivo di misura della resistenza di isolamento portatile - GM-5kV - Wuhan UHV Power Technology Co.,Ltd.
Dispositivo di misura della resistenza di isolamento portatile - GM-5kV - Wuhan UHV Power Technology Co.,Ltd.
Aggiungi ai preferiti
Confronta con altri prodotti
Maggiori informazioni sul sito di Wuhan UHV Power Technology Co.,Ltd.

Caratteristiche

Tipo
portatile

Descrizione

Panoramica

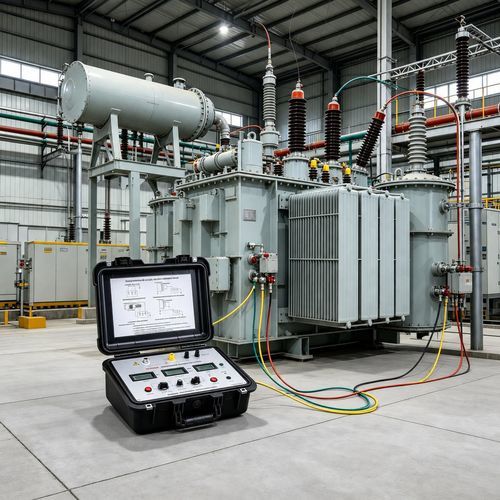

  • Il misuratore di resistenza di isolamento GM-5kV è un megger portatile ad alta tensione progettato per sottostazioni e centrali elettriche per misurare la resistenza di isolamento di grandi trasformatori, macchine elettriche e cavi anche in ambienti con forti interferenze.
  • Fornisce uscita HV regolabile, ampia gamma di misurazione della resistenza e funzioni di temporizzazione e allarme per supportare l'analisi del rapporto di assorbimento e dell'indice di polarizzazione.


Caratteristiche principali

  • Forte capacità anti‑interferenza: anti‑interferenza per induzione di campo elettrico fino a 2 mA (50/60 Hz).
  • Elevata corrente di cortocircuito (valore tipico 10 mA), adatta per test su elevata capacità e induttanza.
  • Ampia gamma di misura della resistenza con alta risoluzione e letture accurate.
  • Livelli di uscita HV selezionabili: 0,1 kV, 0,25 kV, 0,5 kV, 1 kV, 2,5 kV, 5 kV; regolazione continua da 0 V alla tensione richiesta.
  • Promemoria acousto‑ottici e funzioni di temporizzazione per aiutare registrazioni e analisi (rapporto di assorbimento, indice di polarizzazione).
  • Componenti chiave importati per garantire stabilità e precisione delle misure.
  • Custodia integrata portatile: compatta, leggera e facile da trasportare; materiali robusti per uso in campo.


Intervalli di misura e precisione

  • 20 MΩ: 0,01 – 19,99 MΩ — precisione ±(5% + 3 cifre).
  • 200 MΩ: 5,0 – 199,9 MΩ — precisione ±(5% + 3 cifre).
  • 2000 MΩ: 50 – 1999 MΩ — precisione ±(5% + 3 cifre).
  • 20 GΩ: 0,5 – 19,99 GΩ — precisione ±(5% + 3 cifre).
  • 200 GΩ: 5,0 – 199,9 GΩ — precisione ±(10% + 3 cifre).
  • 2000 GΩ: 50 – 1999 GΩ — precisione ±(20% + 10 cifre).


Specifiche tecniche

  • Modello: GM-5kV
  • Brand: UHV Power (Wuhan UHV Power Technology Co., Ltd.)
  • Livelli di tensione in uscita: 0,1 kV, 0,25 kV, 0,5 kV, 1 kV, 2,5 kV, 5 kV (regolabile da 0 V alla tensione richiesta).
  • Precisione della tensione di prova: ±(5% + 10 V).
  • Corrente di cortocircuito: valore tipico 10 mA.
  • Display: tre indicatori digitali LCD 3½ cifre per tensione di prova, resistenza e tempo.
  • Alimentazione: batteria agli ioni di litio ricaricabile integrata, DC 15 V; porta per adattatore AC (50/60 Hz) per la ricarica.
  • Ambiente d'uso: temperatura −20 °C a +40 °C; umidità relativa 20% – 90%.
  • Dimensioni (L × W × H): 315 × 240 × 180 mm.
  • Peso: 5,5 kg.


Funzioni di temporizzazione e allarme

  • Cronometro fino a 19 minuti 59 secondi (ciclo ogni 20 minuti).
  • Avvisi acustici a 15 s, 60 s e ogni minuto; breve segnale acustico in tali punti e mantenimento della lettura della resistenza per 3 secondi.
  • Allarme acustico continuo se la lettura è invalida o inferiore al limite inferiore della gamma selezionata.


Documentazione inclusa e denominazioni

  • Soprannomi: Misuratore di resistenza di isolamento; Misuratore di isolamento.
  • Documentazione disponibile nella pagina prodotto: Manuale utente (PDF) e Certificato di taratura (PDF).
