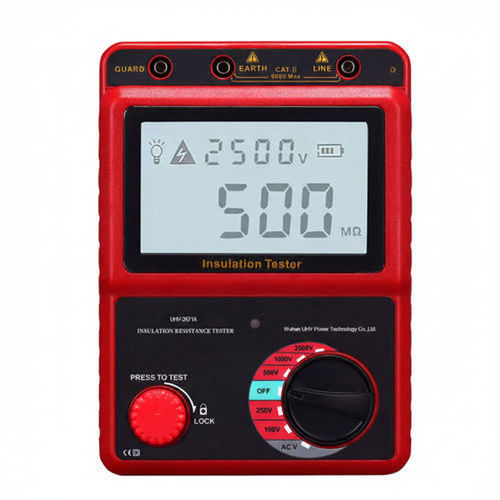

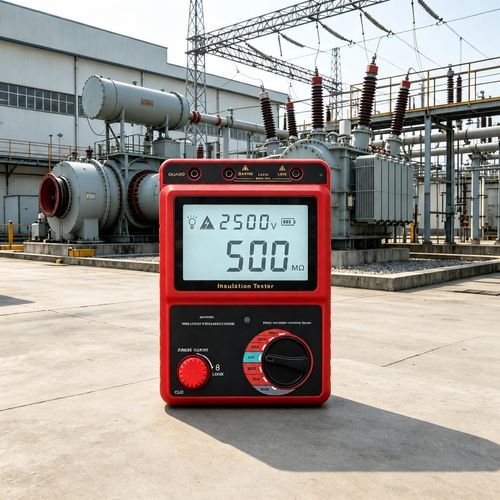

Dispositivo di misura della resistenza di isolamento portatile UHV-2671A

Lo UHV-2671A è un tester digitale portatile della resistenza di isolamento progettato per verificare la resistenza di isolamento di apparecchiature elettriche e cavi verso terra. Fornisce più tensioni di prova CC, potenza di uscita adeguata e un corrente di cortocircuito misurabile per verifiche in campo e in laboratorio.

Tensioni di prova e gamme di misura

• Tensioni nominali: 100 V, 250 V, 500 V, 1000 V, 2500 V.
• Gamme per tensione: 100 V: 0,0–10 MΩ; 10–100 MΩ; 100–200 MΩ; 250 V: 0,0–10 MΩ; 10–100 MΩ; 100–500 MΩ; 500 V: 0,0–99,9 MΩ; 100–999 MΩ; 1000 V: 0,0–99,9 MΩ; 100–999 MΩ; 1,00–19,9 GΩ; 2500 V: 0,0–99,9 MΩ; 100–999 MΩ; 1,00–9,99 GΩ; 10,0–49,9 GΩ.

Parametri di misura

• Tensione a vuoto: DC 100 V ±10%; DC 250 V ±10%; DC 500 V ±20%; DC 1000 V ±20%; DC 2500 V ±20%.
• Corrente di misura standard (tipica alle resistenze indicate): 100 V: 0,2–0,25 mA (a 0,5 MΩ); 250 V: 0,5–0,55 mA (a 0,5 MΩ); 500 V: 1,0–1,1 mA (a 0,5 MΩ); 1000 V: 1,0–1,1 mA (a 1,0 MΩ); 2500 V: 1,0–1,1 mA (a 2,5 MΩ).
• Corrente di cortocircuito: circa 1,3 mA.
• Precisione misura isolamento: ±5% rdg ±5 dgt.

Funzioni e sicurezza

• Scarica automatica dopo la prova per una manipolazione sicura.
• Retroilluminazione LCD per lettura in condizioni di scarsa luce.
• Segnalazioni visive e avviso acustico per linee in tensione.
• Spegnimento automatico dopo 10 minuti di inattività.
• Indicatore batteria scarica.

Misura della tensione AC

• Modalità: misurazione tensione AC.
• Campo: 30–600 V (50/60 Hz).
• Risoluzione: 1 V.
• Accuratezza: ±2% rdg ±3 dgt.

Specifiche tecniche

• Display LCD: fino a 999 conteggi.
• Indicazione sovraccarico: mostra "OL" per la resistenza di isolamento, "LO" per la tensione.
• Auto range: passaggio a gamma superiore a 1000 conteggi; ritorno a gamma inferiore a 95 conteggi (solo isolamento).
• Frequenza di campionamento: 0,5–10 volte/sec.
• Altitudine operativa: ≤ 2000 m (uso interno).
• Ambiente operativo: 0 °C a 40 °C; umidità ≤ 85%.
• Ambiente di stoccaggio: -20 °C a 60 °C; umidità ≤ 90%.
• Protezione da sovraccarico: campo isolamento: AC 1200 V / 10 s; campo tensione: AC 720 V / 10 s.
• Tensione di tenuta: AC 8320 V (50/60 Hz) / 5 s tra circuito e periferia.
• Impedenza di isolamento: >1000 MΩ / DC 1000 V (tra circuito e periferia).
• Alimentazione: DC 9 V (6 × pile AA 1,5 V).
• Corrente batteria: ca. 800 mA (max).
• Autonomia batteria: ca. 15 ore.
• Dimensioni: 125,4 × 174,6 × 69 mm.
• Peso: 547,44 g (senza batterie e cavi di prova).
• Denominazioni alternative: tester di resistenza; tester digitale di isolamento.

Applicazioni tipiche

• Manutenzione periodica e verifiche di sicurezza di impianti elettrici industriali.
• Verifica dell'isolamento dei cavi durante installazione e messa in servizio.
• Test in campo su motori, trasformatori e quadri elettrici.
• Controllo qualità in produzione e laboratori R&S.
