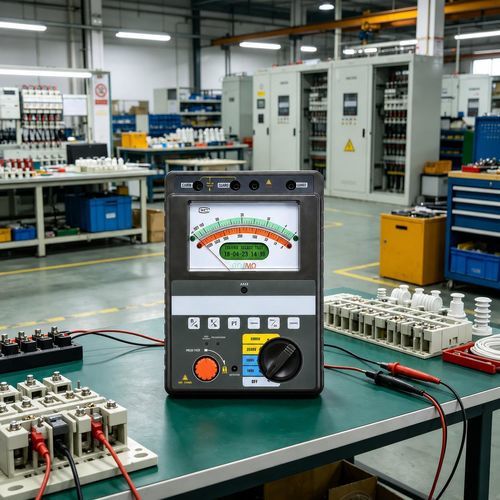

Tester della resistenza di isolamento BC2010

Il misuratore di resistenza d'isolamento BC2010 è un megohmmetro portatile tipo puntatore a doppio display, progettato per prove di isolamento su cavi, motori, generatori, trasformatori, interruttori ad alta tensione, scaricatori e apparecchiature simili. Offre lettura sincrona tramite puntatore meccanico e LCD a matrice di punti, e utilizza un microcontrollore industriale integrato con sistema operativo real-time per elevata automazione e robusta immunità ai disturbi.

Caratteristiche

• Tensioni di uscita CC selezionabili: 500 V, 1000 V, 2500 V, 5000 V; conversione automatica delle gamme di resistenza (campo di misura fino a 0–1 TΩ).
• Visualizzazione doppia sincrona: puntatore meccanico (struttura a filo di tensione ultra-sottile per alta resistenza alle vibrazioni) e LCD a matrice di punti per osservazione e operatività chiare.
• Testa meccanica integrata con LCD: visualizzazione a doppia scala, conversione automatica di gamma e indicatori colore/LED per una lettura facilitata.
• Microcontrollore industriale integrato e software real-time per funzionamento automatizzato e forte immunità ai disturbi; calcolo automatico del rapporto di assorbimento e dell'indice di polarizzazione.
• Interfaccia orientata all'utente con conservazione dei dati in caso di interruzione; memorizzazione continua fino a 20 risultati di misura.
• Avviso sonoro alla generazione di alta tensione e circuito di scarica residua integrato per scaricare automaticamente l'alta tensione residua dopo la prova.
• Funzionamento AC/DC con batteria ricaricabile integrata e adattatore AC per uso portatile in campo.
• Corrente di cortocircuito ad alta tensione ≥ 3 mA, idonea per test su grandi trasformatori, generatori, motori ad alta tensione, condensatori di potenza, cavi di alimentazione, scaricatori, ecc.
• Design portatile ed ergonomico per impiego in sito.

Dettagli del prodotto (parametri chiave e condizioni operative)

• Tensione di uscita: CC −500 V, −1000 V, −2500 V, −5000 V; errore tipico di uscita: ±5% FS.
• Intervalli di accuratezza e errori di prova:
  • 1 MΩ–20 MΩ: ±10% FS
  • 20 MΩ–1000 MΩ: ±5% FS
  • 1 GΩ–20 GΩ: ±5% FS
  • 20 GΩ–200 GΩ: ±10% FS
  • ≥200 GΩ (fino a 1 TΩ): ±20% FS
• Campi di misura in funzione della tensione di prova:
  • 500 V → 0–10 GΩ
  • 1000 V → 0–20 GΩ
  • 2500 V → 0–200 GΩ
  • 5000 V → 0–1 TΩ
• Campo di prova e visualizzazione digitale: 0–1 TΩ.
• Temperatura ambiente di esercizio: 0 °C – 40 °C.
• Umidità relativa: ≤ 70% RH.
• Alimentazione: AC 220 V ±10% (con batteria al litio integrata per uso portatile).
• Dimensioni nette (L × W × H): 230 mm × 190 mm × 90 mm.
• Peso netto: < 3 kg.

Specifiche

• Modello: BC2010
• Tipo di prodotto: Misuratore di resistenza d'isolamento intelligente tipo puntatore a doppio display (megohmmetro)
• Tensioni di uscita: 500 V, 1000 V, 2500 V, 5000 V CC
• Intervallo di misura della resistenza: fino a 0–1 TΩ (conversione automatica di gamma)
• Display: puntatore meccanico + LCD a matrice di punti (sincronizzato)
• Precisione/errori: vedi gli intervalli di accuratezza sopra indicati
• Calcoli automatici: rapporto di assorbimento, indice di polarizzazione
• Memoria dati: memorizza fino a 20 risultati di misura (conservazione in caso di spegnimento)
• Sicurezza/scarica: circuito integrato di scarica dell'alta tensione residua
• Alimentazione: rete AC o batteria ricaricabile integrata
• Corrente di cortocircuito (HV): ≥ 3 mA
• Dimensioni: 230 × 190 × 90 mm; Peso: < 3 kg
