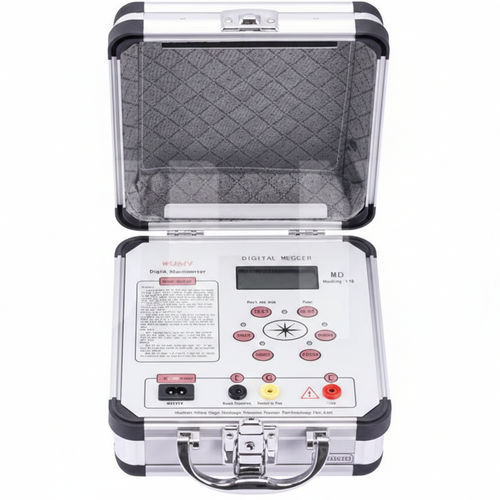

Dispositivo di misura della resistenza di isolamento portatile UHV-2672

Il misuratore di resistenza d'isolamento UHV-2672 è uno strumento portatile alimentato a batteria per la misura della resistenza d'isolamento tra terra e fase e tra fasi, con lettura digitale su display LCD per impiego in campo.

Caratteristiche principali

• Elevata potenza di uscita con corrente di cortocircuito > 1,6 mA per rapida stabilizzazione della tensione
• Quattro tensioni di prova selezionabili: 500 V, 1000 V, 2500 V, 5000 V
• Sistema DC/DC alimentato a batteria per generazione precisa della tensione di prova in modalità portatile
• Circuiteria di misura intelligente con conversione I/V, partitore di tensione di precisione e visualizzazione diretta della resistenza su LCD
• Selezione automatica delle gamme e pannello intuitivo per prove efficienti

Principio di misura

• Lo strumento genera alta tensione continua da batterie interne e la applica tra i terminali E (earth) e L (line). La corrente risultante attraverso il campione viene convertita e processata per visualizzare la resistenza d'isolamento sul display digitale.

Vantaggi tecnici

• Alta accuratezza di misura su tutte le gamme
• Più gamme di tensione con commutazione automatica per misure continue
• Funzionamento affidabile a batteria per test in campo senza alimentazione esterna
• Misura diretta della corrente di cortocircuito per migliorare la precisione su resistenze alte e basse

Caratteristiche del prodotto

• Prestazioni di uscita robuste e scocca in lega di alluminio per durabilità in campo
• Progetto anti-interferenze e circuito proporzionale per letture stabili
• Sistema operativo intelligente con commutazione automatica delle gamme e interfaccia LCD chiara
• Capacità di misurare direttamente la corrente di cortocircuito per condizioni di prova precise

Specifiche

• Condizioni di lavoro: temperatura ambiente 0℃～+45℃; umidità relativa ≤85%
• Livelli di tensione di uscita: 500 V, 1000 V, 2500 V, 5000 V
• Intervallo di misura: 0 ～ 19990 MΩ
• Risoluzione: 0.01 MΩ, 0.1 MΩ, 1.0 MΩ, 10.0 MΩ
• Errore relativo: 0 ～ 2000 MΩ ≤ ±5% ±2 d; 2000 MΩ ～ 19990 MΩ ≤ 10% ±2 d
• Tensione/carico: 5000 V / 40 MΩ
• Caduta di tensione: circa 10%
• Corrente di cortocircuito: > 1,6 mA
• Alimentazione (DC): batterie 8 × 1,5 V (AA)
• Alimentazione (AC): 220 V / 50 Hz
• Consumo: dissipazione a riposo ≤ 160 mW; massima ≤ 2,5 W
• Dimensioni (volume): 235 × 200 × 135 mm³
• Peso: < 1,4 kg
