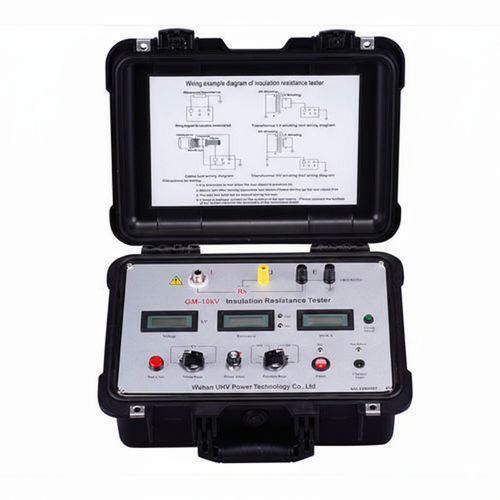

Dispositivo di misura della resistenza di isolamento GM-10kV

Il GM-10kV Adjustable High-Voltage Digital Tester è un tester industriale della resistenza d'isolamento che genera livelli selezionabili di alta tensione continua e misura la corrente di dispersione per calcolare la resistenza d'isolamento. È progettato per verifiche in sottostazioni, centrali elettriche, linee di trasmissione, cavi interrati e aerei, nonché su grandi trasformatori e motori.

Gamma e precisione

• 20 MΩ — Misura efficace: 0.01–19.99 MΩ — Precisione: ±(5%+3d)
• 200 MΩ — Misura efficace: 5.0–199.9 MΩ — Precisione: ±(5%+3d)
• 2 GΩ — Misura efficace: 0.05–1.999 GΩ — Precisione: ±(5%+3d)
• 20 GΩ — Misura efficace: 0.5–19.99 GΩ — Precisione: ±(5%+3d)
• 200 GΩ — Misura efficace: 5.0–199.9 GΩ — Precisione: ±(10%+3d)
• 2000 GΩ — Misura efficace: 50–1999 GΩ — Precisione: ±(20%+10d)

Note importanti / precauzioni

• Tensione di taratura: M-range = 0.5 kV; G-range = 2.5 kV.
• Per garantire accuratezza nelle misure di resistenza la tensione di prova deve essere superiore al 20% della tensione nominale impiegata.
• Quando la tensione di prova supera 8 kV e si misurano resistenze oltre 20 GΩ è necessario schermare l'elettrodo HV esposto nell'aria per evitare effetti di ionizzazione dell'aria.
• La gamma 2000 GΩ è intesa come riferimento per ambienti secchi (UR < 70%).

Caratteristiche

• Uscita DC ad alta tensione regolabile: più livelli selezionabili (es.: 0, 0.25 kV, 0.5 kV, 2.5 kV, 5 kV — a seconda del modello).
• Display LCD digitale per lettura chiara e diretta dei valori di isolamento.
• Elevata immunità alle interferenze: anello di protezione equipotenziale e filtro attivo passa basso del 4° ordine.
• Automazione: alcuni modelli calcolano automaticamente absorption ratio e polarization index e commutano le gamme automaticamente.
• Sicurezza: scarica automatica dopo il test; evitare scariche manuali finché il voltmetro non torna a zero.

Area di applicazione

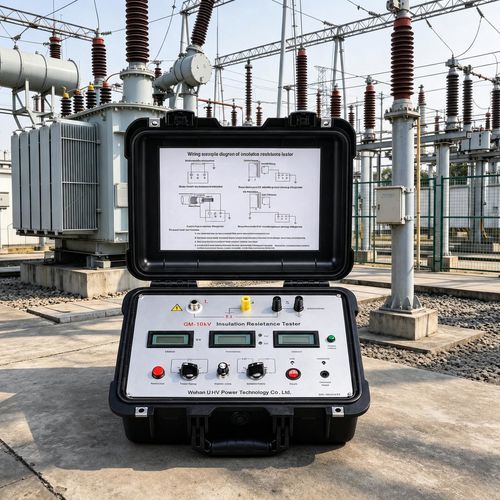

• Verifiche di isolamento in sottostazioni, centrali elettriche, linee di trasmissione, cavi interrati o aerei, grandi trasformatori e motori.
• Applicabile anche per telecomunicazioni, installazione e manutenzione elettromeccanica e altre ispezioni industriali ad alta tensione.

Caratteristiche / Specifiche tecniche

• Nome prodotto: GM-10kV Adjustable High-Voltage Digital Tester
• Modello/serie: GM series
• Nomi alternativi: Insulation Resistance Tester; Insulation Meter
• Tensioni di prova tipiche selezionabili: 0, 0.25 kV, 0.5 kV, 2.5 kV, 5 kV (dipende dal modello)
• Display: LCD digitale
• Misure anti-interferenza: anello di protezione equipotenziale; filtro attivo passa basso 4° ordine
• Funzioni automatiche: calcolo automatico di absorption ratio e polarization index (su alcuni modelli); commutazione automatica delle gamme
• Range di misura e precisioni: vedi sezione "Gamma e precisione" sopra
• Nota ambiente operativo: usare le gamme più alte (es. 2000 GΩ) in ambienti asciutti (UR < 70%)
• Documentazione inclusa: Manuale utente, Certificato di taratura (PDF)
• Manufacturer: Wuhan UHV Power Technology Co., Ltd.
