Dispositivo di misura della resistenza di isolamento portatile GM series

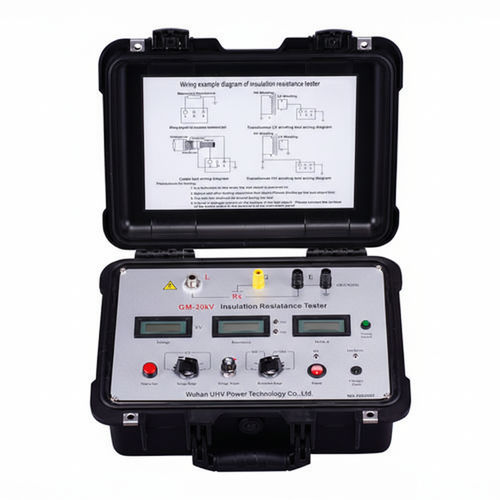

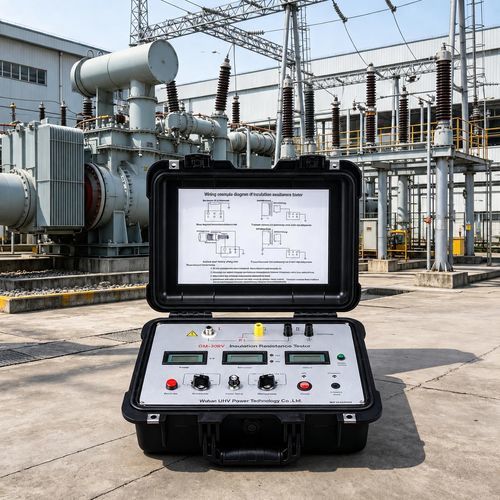

Il GM-20kV Adjustable High Voltage Digital Test Set è un megohmmetro portatile progettato per misurare la resistenza di isolamento con tensioni di prova selezionabili fino a 0 / 5 / 10 / 20 kV. Combina la conversione I→V e la funzione di divisione di un voltmetro digitale a doppia integrazione per visualizzare direttamente il valore di resistenza di isolamento sul display LCD.

Funzioni e principi chiave

• Tensioni di prova selezionabili: 0, 5, 10 e 20 kV generate da un convertitore DC/DC a retroazione.
• Metodo di misura: metodo del rapporto di corrente equivalente a un megohmmetro tradizionale; conversione ohm→digitale tramite conversione I→V e divisione del voltmetro digitale a doppia integrazione.
• Display: strumenti LCD 3½ cifre che mostrano tensione di prova, resistenza e tempo.
• Alimentazione: batteria interna ricaricabile (litio o NiMH indicata per la manutenzione); adattatore dedicato DC15V per la ricarica; autonomia tipica ~6–8 ore dopo carica completa (tempo di carica ~6–8 h).
• Temporizzazione e allarmi: cronometro fino a 19 minuti 59 secondi (ciclo 20 minuti); segnali acustici a 15 s, 60 s e ogni minuto; breve bip e mantenimento lettura resistenza 3 s ai punti programmati; allarme continuo se la lettura è fuori intervallo o non valida.

Principio di funzionamento
Lo strumento genera alta tensione CC dalla batteria interna tramite un convertitore DC/DC e la applica tra i terminali E e L attraverso il dispositivo sotto test. La corrente risultante viene convertita I→V, divisa e processata dal voltmetro digitale per mostrare direttamente il valore di resistenza di isolamento sul LCD. Il progetto utilizza circuiti integrati di media/grande scala che offrono elevata potenza di uscita e alta capacità di corrente di corto circuito con più livelli di uscita.

Precauzioni

• Sicurezza: il terminale 'L' è l'uscita ad alta tensione; il terminale 'E' deve essere collegato a terra.
• Prima di applicare alta tensione, ispezionare lo strumento e collegare la resistenza di carico prima di accendere per evitare scintille o scariche che possano danneggiare i circuiti interni o le resistenze campione.
• Ricarica batteria: metodo a tensione costante e corrente limitata; carica completa circa 6–8 ore. Ricaricare periodicamente (consigliato ogni tre mesi) se immagazzinato a lungo per preservare la vita della batteria.
• Sostituzione batteria: quando si sostituiscono celle NiMH, selezionare celle di capacità simile e caricare completamente ogni cella prima dell'assemblaggio.

Immagini e documenti associati

• Galleria immagini prodotto (vedute e illustrazioni tecniche) disponibile nella scheda prodotto.
• Manuale utente e certificato di taratura disponibili in PDF.

Caratteristiche / specifiche tecniche

• Tensioni di prova: 0 / 5 / 10 / 20 kV (selezionabile)
• Metodo di misura: conversione I→V + divisione tramite voltmetro digitale a doppia integrazione (metodo rapporto di corrente)
• Immunità alle interferenze da campo elettrico: 2 mA (50/60 Hz)
• Temporizzazione/allarme: cronometro fino a 19:59 (ciclo 20 min); allarmi a 15 s, 60 s e ogni minuto; mantenimento lettura 3 s; allarme continuo su letture invalide o sotto soglia
• Display: LCD 3½ cifre per tensione, resistenza e tempo
• Alimentazione: batteria ricaricabile integrata; ricarica DC15V tramite adattatore dedicato
• Ambiente di esercizio: -20 °C a +40 °C; umidità relativa 20%–90%
• Dimensioni (L×W×H): 315 × 240 × 180 mm
• Peso: 5,5 kg
• Nomi alternativi: Insulation Resistance Tester; Insulation Meter; Adjustable High Voltage Digital Tester
