Passaparete a vuoto

multipli passaggia chiusura ermeticaresistente alla corrosione

Panoramica del prodotto

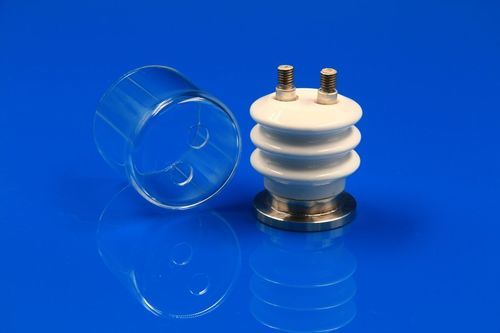

L'isolatore ceramico alta tensione a doppio perno INNOVACERA è un assemblaggio ceramica-metallo progettato per trasferire energia elettrica attraverso la parete di una camera a vuoto preservando l'isolamento elettrico e l'integrità del vuoto. Adatto per impianti di deposizione sotto vuoto, sistemi di evaporazione termica e dispositivi di riscaldamento in vuoto che richiedono passaggi elettrici affidabili.

Dettagli
Dispone di due terminali conduttori isolati indipendentemente con aste filettate esterne per collegamenti esterni semplici. Una base in acciaio inox SUS304 consente l'integrazione saldata alla camera o alla flangia di montaggio. L'assemblaggio ceramica-metallo utilizza ceramica allumina 96%, conduttori Kovar, componenti in rame C1220 e base SUS304 per garantire isolamento elettrico, stabilità meccanica e tenuta sotto cicli termici ripetuti. È disponibile una protezione opzionale in vetro quarzato per proteggere la ceramica e l'area di connessione dai depositi di evaporazione.

Caratteristiche principali

• Passaggio elettrico a doppio perno
• Costruzione ceramica-metallo sigillata per il vuoto
• Installazione saldata per integrazione sicura
• Aste conduttrici filettate esterne per collegamenti facili
• Protezione opzionale in quarzo contro i depositi
• Progettato per cicli termici ripetuti
• Design compatto e integrato
• Interfaccia personalizzabile per l'apparecchiatura

Specifiche tecniche

• Tipo di prodotto — Isolatore ceramico alta tensione a doppio perno
• Numero di terminali conduttori — 2
• Materiale ceramico — Allumina 96%
• Materiale del conduttore — Kovar
• Materiale componente in rame — Rame C1220
• Materiale della base — Acciaio inossidabile SUS304
• Metodo di installazione — Installazione saldata
• Configurazione dei terminali — Aste conduttrici filettate esterne
• Tasso di perdita — 4.2 × 10⁻⁶ Pa·m³/s
• Applicazioni principali — Attrezzature di deposizione sotto vuoto e sistemi di evaporazione sotto vuoto

Applicazioni tipiche

• Attrezzature per deposizione per evaporazione termica
• Sorgenti di evaporazione resistive
• Barchette di evaporazione e filamenti
• Riscaldatori per crogioli
• Sistemi di riscaldamento resistivo in vuoto
• Apparecchiature di deposizione in vuoto da laboratorio

Vantaggi

• Isolamento elettrico affidabile tra conduttori e camera
• Trasmissione di potenza stabile attraverso la parete
• Integrazione saldata sicura con camera o flangia
• Buona resistenza al calore e stabilità dimensionale
• Minore rischio di outgassing rispetto alle soluzioni con isolamento polimerico
• Adatto per funzionamento a lungo termine in vuoto e cicli termici ripetuti
