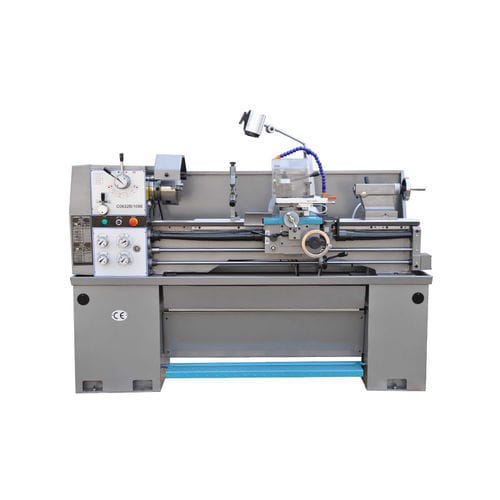

Tornio manuale C0632B/C0636B

orizzontalead alta prestazionead alta produttività

Vie di scorrimento rettificate e temprate di precisione. Gli ingranaggi della testa sono in acciaio di alta qualità, rettificati e temprati. La scatola degli ingranaggi, di facile utilizzo, dispone di vari avanzamenti e della funzione di filettatura. Articolo - Unità - C0632B - C0636B Lavorazione - - - Dia. max. di oscillazione sul letto - mm - Ø330 - Ø360 Diametro massimo di oscillazione nella fessura - mm - Ø476 - Ø508 Diametro massimo di oscillazione sulla slitta - mm - Ø185 - Ø215 Larghezza del letto - mm - 186 - 186 Lunghezza massima del pezzo - mm - 750/1000 - 750/1000 Mandrino - - - Attacco del mandrino - - D4 - D4 Foro del mandrino - mm - Ø38 - Ø38 Conicità del foro del mandrino - - M.T.No.5 - M.T.No.5 Gradi di velocità del mandrino - - 8 - 8 Gamma di velocità del mandrino - rpm - 70~2000 - 70~2000 Filettatura - - - Gamma e numero di filettature in pollici - - 40~2¼T.P.I. /20 - 40~2¼T.P.I. /20 Gamma e numero di filettature metriche - - 0,45~10mm/28 - 0,45~10mm/28 Avanzamento - - - Gamma di avanzamento longitudinale - mm/r - 0,026~0,491 - 0,026~0,491 Gamma di avanzamento trasversale - mm/r - 0,007~0,133 - 0,007~0,133 Contropunta - - - Corsa massima del cannotto della contropunta - mm - 95 - 95 Conicità del cannotto della contropunta - - M.T.No.3 - M.T.No.3 Altri - - - Potenza del motore principale - kW - 1,5 - 1,5 peso netto di 1 m - kg - 495 - 520 Dimensioni d'ingombro (L×L×H) - mm - 1545/1795×695×1270 - 1545/1795×695×1286 Potenza del motore della pompa del refrigerante - kW - 0,04 - 0,04
