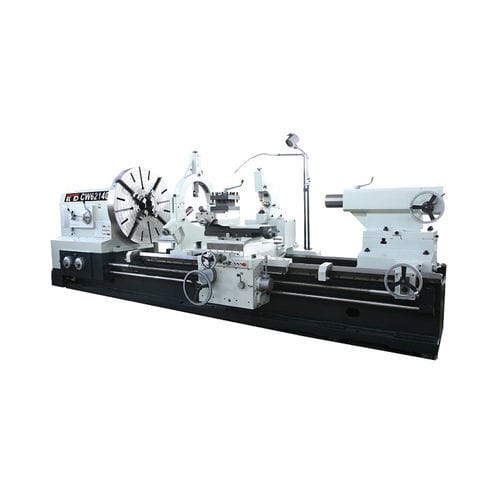

Tornio manuale CW61140/62140/61160/62160

orizzontaledi precisionead alta prestazione

La superficie delle guide è rettificata a frequenza supersonica e rettifica di precisione, a lunga durata e a bassa rumorosità. La struttura di alimentazione rapida è disponibile sul grembiule. Articolo - Unità - CW61140/CW62140 - CW61160/CW62160 Lavorazione - - Larghezza del letto - mm - 970 Lunghezza effettiva della fessura - mm - 590 Peso massimo del pezzo (tra i centri) Peso del pezzo (tra i centri) - kg - 6000 Mandrino - - - Attacco del mandrino - - A₂-15 Foro del mandrino - mm - Ф130 Conicità del foro - - MetricaФ140 1:20 Velocità del mandrino - 24 (normale) 12 (inverso) Passo e diametro della vite a sfere longitudinale mm - 12/Ф70 Numero di avanzamenti longitudinali e trasversali - - 97 Avanzamento - - Gamma di avanzamento longitudinale mm/r - 0,1~12 Gamma di avanzamento trasversale mm/r - 0,05~6 Gamma di avanzamento del posto utensile centrale mm/r - 0,025~3 Taglio della filettatura - - - Gamma metrica/No. - - 1~120mm/45 Gamma pollici/No - - 30~1/4T.P.I/42 Gamma D.P. - - 1/2~60D.P/48 Gamma moduli/No. - - 0,5~60M.P/46 Traslazione rapida - - - Longitudinale - mm/min - 3740 Trasversale - mm/min - 1870 Contropunta - - - Diametro esterno - mm - Ф160 Conicità del foro - mm - Metrico Ф80 Traslazione massima - mm - 300 Distanza verticale dal centro del mandrino alla base di montaggio - mm - 51 Corsa della base di appoggio - mm - 400 Angolo di oscillazione del portautensili - Deg. ±90 Corsa massima della slitta trasversale - mm - 840 - 900 Dimensione massima del codolo dell'utensile (L×H) - mm - 50×50 Potenza del motore principale - kW - 22 Potenza del motore di avanzamento rapido - kW - 1,5 Potenza della pompa del refrigerante - w - 0,25 dimensioni di ingombro della macchina 3m (L×L×H) - mm - 6100×2080×2130 - 6100×2130×2300 3m Peso netto - kg - 14100 - 15100
