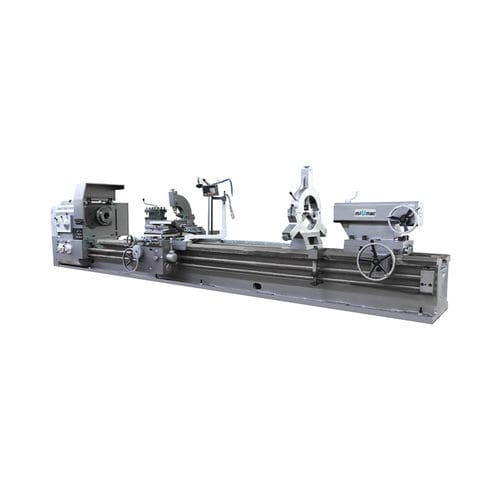

Tornio manuale CW series

orizzontalead alta prestazionead alta produttività

La superficie delle guide è rettificata a frequenza supersonica e rettifica di precisione, a lunga durata e a bassa rumorosità. Il sistema di mandrini è di elevata rigidità e precisione. La struttura di alimentazione rapida è disponibile sul grembiule. Articolo - Unità - CW61100C/CW62100C - CW61125C/CW62125C - CW61140C/CW62140C Lavorazione - - - Larghezza del letto - mm - 755 Lunghezza effettiva della fessura - mm - 590 Peso massimo del pezzo (tra i centri) Peso del pezzo (tra i centri) - kg - 5000 Mandrino - - - - Attacco del mandrino - - A₂-15 Foro del mandrino - mm - Ф130 Conicità del foro - - Metrica Ф140 1:20 Passo di velocità del mandrino - 24 (normale) 12 (inverso) Passo e diametro della vite a ricircolo di sfere longitudinale mm - 12/Ф70 Numero di avanzamenti longitudinali e trasversali - - 97 Avanzamento - - - - Gamma di avanzamento longitudinale mm/r - 0,1～12 Gamma di avanzamento trasversale mm/r - 0,05~6 Intervallo di avanzamento post utensile centrale mm/r - 0,025~3 Taglio della filettatura - - - - - Gamma metrica/No. - - 1~120mm/45 Gamma pollici/No - - 30～1/4T.P.I/42 Gamma D.P. - - 0,5~60D.P/48 Gamma moduli/No. - - 1/2~60M.P/46 Traslazione rapida - - - - Longitudinale - mm/min - 3740 Trasversale - mm/min - 1870 postazione utensile centrale - mm/min - 935 Contropunta - - - - Diametro esterno - mm - Ф160 Conicità del foro - - Metrico Ф80 Traslazione massima - mm - 300 Distanza verticale dal centro del mandrino alla base di montaggio - mm - 41 - 51 Angolo di oscillazione del portautensili - Deg. ±90 Corsa massima del portautensili centrale - mm - - - 400 Corsa massima della slitta superiore - mm - 200 - 200 Corsa massima della slitta trasversale - mm - 720 Dimensione massima del codolo dell'utensile (L×H) - mm - 40×40 - 50×50 Potenza del motore principale - kW - 22 Potenza del motore di avanzamento rapido - kW - 1,5 Potenza della pompa del refrigerante - kW - 0,25 dimensioni complessive della macchina 3m (L×L×H) - mm - 6000×1860×1700 - 6000×1860×1825 - 6000×1860×1900 3m Peso netto - kg - 11200 - 12000 - 12500
