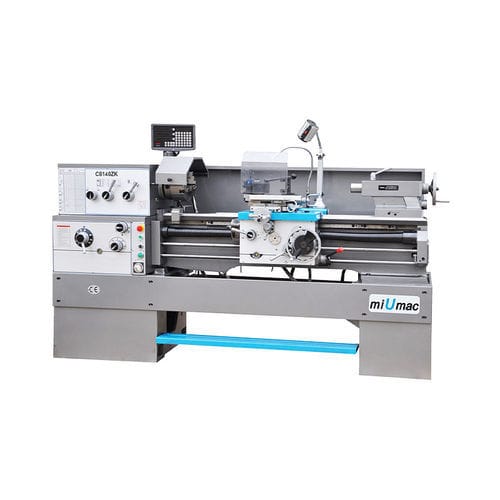

Tornio manuale C6140ZK/6240ZK/6146ZK/6246ZK

orizzontalead alta prestazionead alta produttività

Le guide e tutti gli ingranaggi della fantina sono temprati e rettificati con precisione. Il sistema del mandrino ha un'elevata rigidità e precisione. Le macchine hanno un potente treno di ingranaggi della fantina, un'elevata precisione di rotazione e un funzionamento regolare con bassa rumorosità. Articolo - Unità - C6140ZK - C6240ZK - C6146ZK - C6246ZK Lavorazione - - - - Larghezza del letto - mm - 312 - - Lunghezza effettiva della fessura - mm - 200 Mandrino - - - - - - Attacco mandrino - - D6 - Foro del mandrino - mm - Φ52 - Conicità del foro - - M.T.No.6 - Gradi di velocità del mandrino - 12 - Filettatura - - - - - Gamma metrica/n. - - 0,5～20mm/24 - - - Gamma metrica/N Gamma pollici/No. - - 72~1⅝T.P.I/61 Gamma D.P./No. - - 96~3¼D.P/45 - Gamma modulo/No. - - 0,25~10M.P/20 - Gamma delle alimentazioni - - - - Longitudinale - mm - 0,04 ~ 2,46 - Trasversale - mm - 0,03~1,23 Manicotto della contropunta - - - - - - Diametro esterno - mm - Φ60 - Φ60 - Φ60 - Φ60 Conicità del foro - - M.T.No.4 - M.T.No.4 - M.T.No.4 - M.T.No.4 Corsa massima - mm - 120 - 120 - 120 - 120 Corsa massima dell'appoggio della mescola - mm - 130 - 130 - 130 - 130 Corsa massima della slitta trasversale - mm - 240 - 240 - 240 - 240 Dimensione massima del gambo dell'utensile (LxH) - mm - 25×25 - 25×25 - 25×25 - 25×25 Potenza del motore principale (doppia velocità) - kW - 4/5,5 - 4/5,5 - 4/5,5 - 4/5,5 Dimensioni complessive (L×L×H) - mm - 2140/2360/2860×1000×1230 - 2140/2360/2860×1000×1230 - 2140/2360/2860×1000×1250 - 2140/2360/2860×1000×1250 Peso netto - kg - 1650/1730/1890 - 1730/1810/1970 - 1700/1780/1940 - 1780/1860/2020
