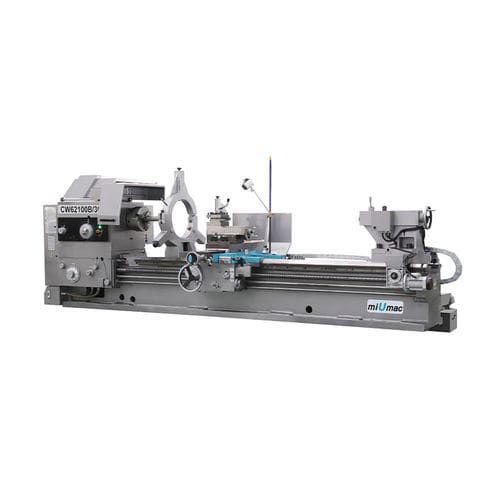

Tornio manuale CW6291B/62100B/62110B

orizzontalead alta prestazionead alta produttività

La superficie delle guide è trattata a frequenza supersonica. La struttura di avanzamento rapido è disponibile sul grembiule. La frizione nella testata fa sì che il tornio si avvii dolcemente e freni rapidamente. Articolo - Unità - CW6291B - CW62100B - CW62110B Lavorazione - - - Larghezza della tavola - mm - 600 Lunghezza effettiva dell'intercapedine - mm - 400 - - Peso massimo del pezzo (tra i centri) Peso del pezzo (tra i centri) - kg - 2000 Mandrino - - - - Attacco del mandrino - - D11 - Foro del mandrino - mm - Ф105 - Conicità dell'alesaggio - - Metrica Ф120 1:20 - Passo di velocità del mandrino - 18 - Passo e diametro della vite a ricircolo di sfere longitudinale mm - 12/Ф55 Avanzamento - - 64 Gamma di avanzamenti - - - - Gamma di avanzamenti longitudinali (1:1) - r/min - 0,1~1,52 Gamma di avanzamenti longitudinali (16:1) - r/min - 1,6 ~ 24,3 - Numero di avanzamenti trasversali - - 64 - Gamma di avanzamenti trasversali - - metà degli avanzamenti longitudinali - Taglio del filetto - - - - Gamma metrica/No. - - 1~240mm/50 - Gamma pollici/No - - 14~1T.P.I/26 - Gamma D.P. - - 28~1D.P/24 Gamma moduli/No. - - 0,5~120M.P/53 Traslazione rapida - - - - - Longitudinale - mm/min - 4000 Trasversale - mm/min - 2000 Contropunta - - - - Diametro esterno - mm - Ф100 - Ф100 - Ф100 Conicità del foro - - M.T.No.6 - M.T.No.6 - M.T.No.6 Traslazione massima - mm - 250 - 250 - 250 Distanza verticale dal centro del mandrino alla base di montaggio - mm - 33 - 33 - 33 Corsa massima dell'appoggio composto - mm - 200 - 200 - 200 Angolo di oscillazione del portautensili - Deg. ±90 - ±90 - ±90 Corsa massima della slitta trasversale - mm - 500 - 570 - 620 Dimensione massima del gambo dell'utensile (L×H) - mm - 32×32 - 32×32 - 32×32 Potenza del motore principale - kW - 11 - 11 - 11 Potenza del motore di avanzamento rapido - kW - 1,1 - 1,1 - 1,1 Potenza della pompa del refrigerante - W - 90 - 90 - 90 dimensioni di ingombro della macchina 3m (L×L×H) - mm - 5155×1450×1630 - 5155×1450×1685 - 5155×1450×1735 3m Peso netto - kg - 7050 - 7550 - 8050
