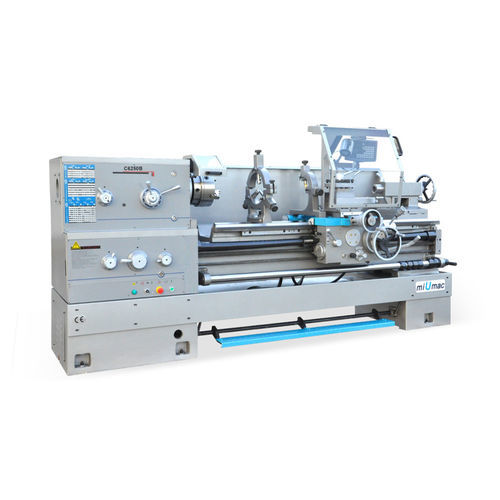

Tornio manuale C6140W/6250B/6256B/6266B

orizzontalead alta prestazionead alta produttività

Il sistema di mandrini è ad alta rigidità e precisione, la struttura di avanzamento rapido è disponibile sull'Apron e la testa adotta la struttura della frizione. Articolo - Unità - C6140W - C6250B - C6256B - C6266B Lavorazione - - - - - - Lunghezza della fessura - mm - 200 Larghezza del letto - mm - 405 Mandrino - - - - - Attacco del mandrino - - C6 - D8 - Foro del mandrino - mm - Ф56 - Ф80 Conicità del foro del mandrino - - M.T.No.6 - M.T.NO.7 - Gradini della velocità del mandrino 24 - Filettatura - - - - - Filettatura metrica - - 0,5~224mm/48 - Filettatura in pollici - - 72~1/8T.P.I/48 - Filettatura D.P. - - 56~1/4D.P/45 - Filettatura modulo - - 0,5~112M.P/42 Avanzamento - - - - - Gamma di avanzamento longitudinale mm - 0,028~6,43 - 0,063~6,43 - 0,063~6,43 - 0,063~6,43 Gamma di avanzamento trasversale mm - 0,012~2,73 - 0,027~2,73 - 0,027~2,73 - 0,027~2,73 Dimensione massima del gambo dell'utensile (L×H) - mm - 25×25 - 25×25 - 25×25 - 25×25 Corsa dell'appoggio composto - mm - 145 - 145 - 145 - 145 Corsa massima della slitta trasversale - mm - 320 - 340 - - 360 Velocità di movimento rapido Z m/min - 4,5 - 4,5 - 4,5 - 4,5 Velocità di movimento rapido X m/min - 1,9 - 1,9 - 1,9 - 1,9 Contropunta - - - - - cono del foro - - M.T.No.5 - M.T.No.5 - M.T.No.5 - M.T.No.5 Corsa massima - mm - 150 - 150 - 150 - 150 Diametro esterno - mm - Ф75 - Ф75 - Ф75 - Ф75 Altri - - - - - - Potenza del motore principale - kW - 7,5 - 7,5 - 7,5 - 7,5 - 7,5 Dimensioni d'ingombro (L×L×H) - mm - 2500/3000/3500×1000×1285 - 2500/3000/3500/4500× 1280/1070x1290 - 2500/3000/3500/4500× 1280/1070×1350 - 2500/3000/3500/4500× 1280/1070×1450 Peso netto - kg - 2550/2750/2950 - 2750/3000/3250/3600 - 2400/2650/2900/3250 - 3000/3200/3400/3900
