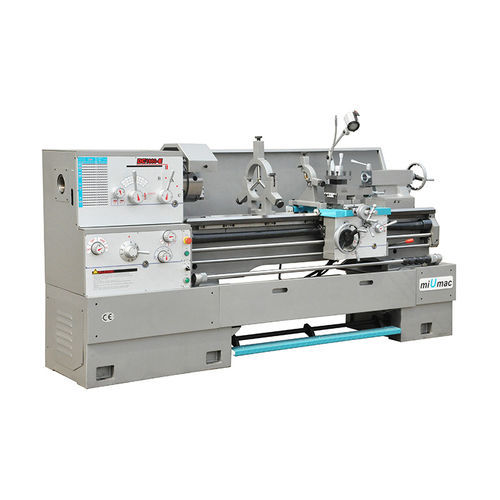

Tornio manuale C6236ZX/6240ZX/6246ZX/6250ZX

orizzontalead alta prestazionead alta produttività

1. La guida del pianale è finemente rettificata dopo la tempra audio ultraleggera e ha una lunga durata. Gli ingranaggi sono rettificati con precisione e la rumorosità dell'intera macchina è ridotta. 2. La dimensione del foro del mandrino è di 80 mm. Il sistema del mandrino è di elevata rigidità e precisione. 3. La macchina può tornire circa 150 tipi di filettature metriche, Inch, Module e D.P.. Articolo - Unità - C6236ZX - C6240ZX - C6246ZX - C6250ZX Lavorazione - - - - - - Larghezza del letto - mm - Ф336 Lunghezza effettiva della fessura - mm - 200 - Mandrino - - - - - - Attacco del mandrino - - D8 - Foro del mandrino - mm - Ф80 - Conicità dell'alesaggio - - M.T.N0.7 - Gradini di velocità del mandrino - - 12 - Intervalli della velocità del mandrino - giri/min - 42-1800 - 25-1800 - Filettatura - - - - - Gamma metrica/No. - - 0,5~20mm/24 Gamma pollici/No. - - 72~1⅝T.P.I/61 - Filettature del modulo - - 96~3¼D.P/45 - Gamma moduli/No. - - 0,25~10 M.P/20 - Alimentazione - - - - - - Intervallo di avanzamento longitudinale mm/r - 0,04~2,46 - - Gamma di avanzamento trasversale mm/r - 0,02~1,23 Contropunta - - - - - - Diametro esterno - mm - Ф75 - Ф75 - Ф75 - Ф75 Conicità del foro - - M.T.NO.4 - M.T.NO.4 - M.T.NO.5 - M.T.NO.5 Corsa massima - mm - 130 - 130 - 130 - 130 - 130 Corsa massima dell'appoggio della mescola - mm - 130 - 130 - 130 - 130 Corsa massima della slitta trasversale - mm - 280 - 280 - 280 - 310 Dimensione massima del gambo dell'utensile (L×H) - mm - 25×25 - 25×25 - 25×25 - 25×25 Potenza del motore principale - kW - 5,5 - 5,5 - 5,5 - 5,5 - 5,5 Dimensioni complessive (L×L×H) - mm - 2310/2810×1050×1310 - 2310/2810×1050×1340 - 2310/2810/3320×1050x1370 - 2310/2810/3320×1050x1390 Peso netto - kg - 2250/2550 - 2300/2600 - 2350/2650/2900 - 2750/3000/3250
