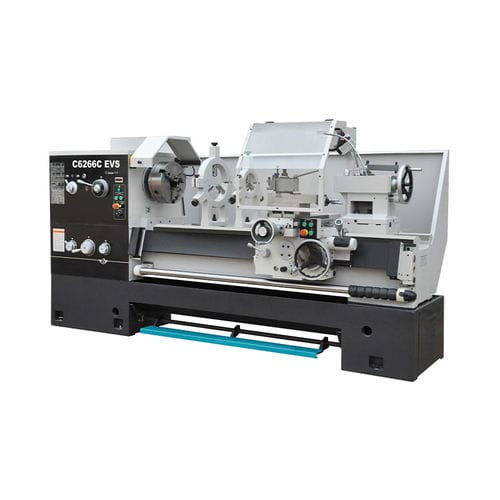

Tornio manuale C6250A/66C EVS

orizzontaledi precisionead alta prestazione

La superficie delle guide è rettificata a frequenza supersonica e rettifica di precisione, a lunga durata e a bassa rumorosità. Il sistema di mandrini è di elevata rigidità e precisione. La struttura di alimentazione rapida è disponibile sul grembiule. Articolo - Unità - C6250A EVS - C6266C EVS Lavorazione - - - Lunghezza effettiva della fessura - mm - 230 - 230 Mandrino - - - Naso del mandrino - - D8 - Diametro del foro del mandrino - mm - Φ80 - Φ105 Diametro e conicità del foro del mandrino - - M.T.NO.7 - Φ113 1：20 Passi di velocità del mandrino - - 3 marce (senza passo in ciascuna) Gamma di velocità del mandrino - giri/min - 23~150、150~433、433~1300 - Avanzamento - - - Numero e gamma di avanzamenti longitudinali - mm/r - 65 e 0,063~2,52 - - Numero e gamma di avanzamenti trasversali - mm/r - 65 e 0,063~2,52 Numero e gamma dell'avanzamento trasversale - mm/r - 65 e 0,027~1,07 - Velocità di spostamento rapido longitudinale - m/min - 4,5 - Velocità di movimento rapido trasversale - m/min - 1,9 - Gamma e numero di filettature - - Filettatura metrica - - 1 ~ 14 mm/22 - Filettatura in pollici - - 28 ~ 2 T.P.I/26 - Filettatura a modulo - - 0,5 ~ 7 mm/18 - Filettatura D.P. - - 56 ~ 4 D.P/24 - Passo della vite longitudinale - mm - 12 - Distanza dal centro del mandrino alla superficie di appoggio dell'utensile - mm - 28 Torretta - - - Dimensione della sezione del gambo dell'utensile - mm - 25×25 - 25×25 Corsa massima della slitta trasversale - mm - 310 - 360 Angolo di oscillazione max. del montante utensile quadrato - Deg. ±90 - ±90 Corsa massima del portautensili superiore - mm - 145 - 145 Contropunta - - - Conicità del foro della bussola della contropunta - - M.T.No.5 - M.T.No.5 Corsa massima della bussola della contropunta - mm - 150 - 150 Diametro della bussola centrale - mm - 75 - 75 Altri - - - Potenza del motore principale - kW - 7,5 - 7,5 Potenza del motore della pompa del refrigerante - W - 60 - 90 Dimensioni complessive (L×L×H) - mm - 2500/3000/3500/4500×1100×1450 - 2500/3000/3500/4500×1100×1450 Peso netto - kg - 2900/3150/3400/3900 - 3000/3200/3400/3900
