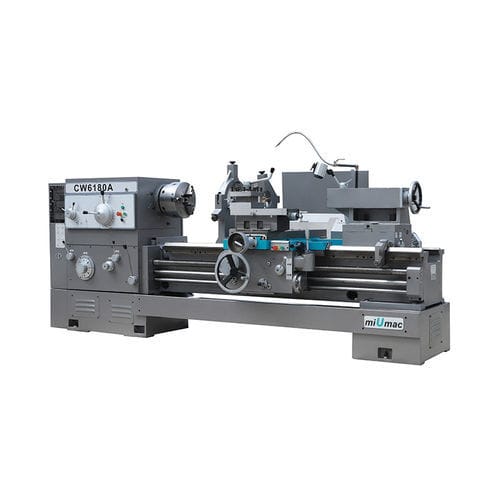

Tornio manuale CW6163A/6263A/6180A/6280A

orizzontalead alta prestazionead alta produttività

1. Gli ingranaggi della testata e la via del letto temprati e rettificati sono di lunga durata e a bassa rumorosità. 2. La frizione nella testata fa sì che il tornio si avvii dolcemente e freni rapidamente. 3. Sul basamento sono presenti scanalature per impedire l'arretramento della contropunta. Articolo - Unità - CW6163A/CW6263A - CW6180A/CW6280A Lavorazione - - Larghezza della tavola - mm - 560 - Lunghezza effettiva della fessura - mm - 310 - Peso massimo del pezzo (tra i centri) - kg - 2000 - Mandrino - - - Attacco del mandrino - - D11 - Alesaggio del mandrino - mm - Ф105 - Conicità dell'alesaggio - - Metrica Ф120 1:20 - Gradi di velocità del mandrino - 18 Avanzamento - - Passo e diametro della vite a ricircolo di sfere longitudinale mm - 12/Ф55 - Numero di avanzamenti longitudinali - - 64 - Gamma di avanzamenti longitudinali (1:1) - giri/min - 0,1~1,52 - Gamma di avanzamenti longitudinali (16:1) - giri/min - 1,6~24,3 - Numero di avanzamenti trasversali - - 64 - 64 Intervallo degli avanzamenti trasversali - - metà degli avanzamenti longitudinali - Taglio del filo - Gamma metrica/No. - - 1~240mm/50 - Gamma pollici/No - - 14~1T.P.I/26 - Gamma D.P. - - 28~1D.P/24 Gamma moduli/No. - - 0,5~120M.P/53 Traslazione rapida - - - Longitudinale - mm/min - 4000 - 4000 Trasversale - mm/min - 2000 - 2000 Contropunta - - - Diametro esterno - mm - Ф100 - Ф100 Conicità del foro - - M.T.No.6 - M.T.No.6 Traslazione massima - mm - 230 - 230 Distanza verticale dal centro del mandrino alla base di montaggio - mm - 33 - 33 Corsa massima dell'appoggio composto - mm - 200 - 200 Angolo di oscillazione del palo portautensili - Deg. ±90 - ±90 Corsa massima della slitta trasversale - mm - 440 - 480 Dimensione massima del gambo dell'utensile (L×H) - mm - 32×32 - 32×32 Potenza del motore principale - kW - 11 - 11 Potenza del motore di avanzamento rapido - kW - 1,1 - 1,1 Potenza della pompa del refrigerante - W - 90 - 90 Dimensioni complessive (L×L×H) - mm - 3275/3725/4225/5225/6275×1393×1537 - 3275/3725/4225/5225/6275×1393×1537 Peso netto - kg - 3400/3700/4200/4700/5800 - 3600/3900/4400/4900/6000
