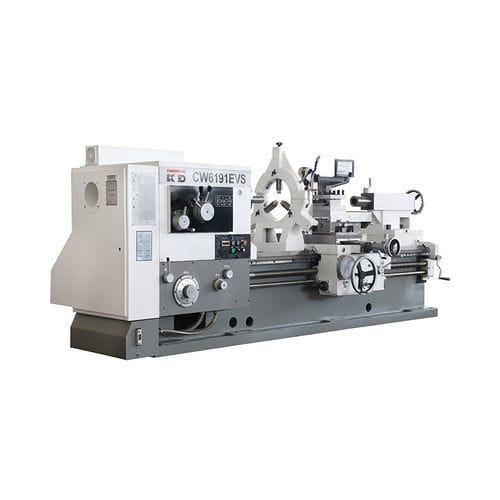

Tornio manuale CW6191B EVS

orizzontaledi precisionead alta produttività

La superficie delle guide è rettificata a frequenza supersonica e rettifica di precisione, a lunga durata e a bassa rumorosità. La struttura di alimentazione rapida è disponibile sul grembiule. Articolo Unità - CW6191 EVS Mandrino - - Naso del mandrino - - D11 Foro del mandrino - mm - Φ105 Diametro e conicità del foro del mandrino - - MetricoΦ120 1：20 Passi di velocità - - 4 marce (senza passo in ciascuna) Avanzamento - - Numero di avanzamenti longitudinali - - 56 Gamma dell'avanzamento longitudinale (1：1）) - mm/r - 0,1~1,52 Gamma di avanzamento longitudinale (8：1）) - mm/r - 0,8~12,16 Gamma di avanzamento longitudinale (utilizzando gli ingranaggi di cambio) - mm/r - 0,065~0,76 Numero di avanzamenti trasversali - - 56 Gamma di avanzamenti trasversali - - Metà degli avanzamenti longitudinali Velocità di spostamento rapido longitudinale - mm/ min - 4000 Velocità di spostamento rapido trasversale - mm/ min - 2000 Gamma e numero di filettature - - Filettatura metrica - - 1 ~ 120 mm/43 Filettatura in pollici - - 14 ~ 1T.P.I/26 Filettatura modulo - - 0,5 ~ 60 mm /45 Filettatura D.P. - - 28 ~ 1 DP/24 Passo della vite longitudinale - mm - 12 Corsa - - Distanza dal centro del mandrino alla superficie di appoggio dell'utensile - mm - 33 Dimensione massima del gambo dell'utensile (L×H) - mm - 32×32 Corsa massima della slitta trasversale - mm - 550 Angolo di oscillazione massimo del palo portautensili centrale - - ±90° Corsa massima dell'appoggio composto - mm - 200 Traslazione trasversale massima della contropunta - mm - ±15 Manicotto della contropunta - - Conicità del foro - - M.T.No.6 Traslazione massima - mm - 250 Diametro esterno - mm - 100 Altri - - Potenza del motore principale - kW - 15 Potenza del motore di alimentazione rapida kW - 1,1 Potenza della pompa del refrigerante - W - 90 Dimensioni complessive (L×L×H) - mm - 3660/4155/5155×1450×1510 Peso netto - kg - 4950/5250/5900
