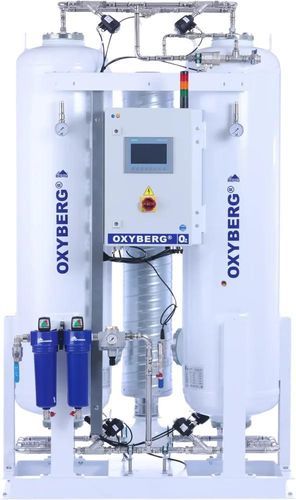

Generatore di ossigeno ad alta concentrazione OXYBERG®

per impianto a biogasper l'industria metallurgicamedico

Przegląd
Osiemnaście modeli OXYBERG® pozwala wytwarzać tlen na miejscu, bezpośrednio ze sprężonego powietrza, w pięciu stopniach czystości od 90 do 95 % i z wydajnością od 1,5 do 197,4 Nm³/h. Technologia: PSA (adsorpcja zmiennociśnieniowa).

Jak to działa
Przemysłowy generator tlenu wydziela tlen ze sprężonego powietrza za pomocą sit molekularnych zeolitowych: pod ciśnieniem zeolit adsorbuje azot i przepuszcza tlen wraz z argonem. Dwa adsorbery pracujące naprzemiennie zapewniają ciągły wypływ tlenu. PSA osiąga czystości do około 95 %.

Główne cechy

• Regulowana czystość: pięć stopni jakości (90–95 %), w tym możliwość konfiguracji zgodnej z Ph. Eur. Monograph 2455 (Oxygen 93).
• Efektywność energetyczna: niskie ciśnienie robocze i zoptymalizowane czasy cyklu.
• Kompaktowa zabudowa: wersja na skidzie integrująca się z istniejącymi systemami sprężonego powietrza.
• Globalna sieć serwisowa realizowana przez partnerów BERG Kompressoren.
• Made in Germany; zgodność z PED 2014/68/EU (NB 2912) i systemem jakości ISO 13485:2016 dla urządzeń O₂ PSA w zastosowaniach medycznych.

Dane techniczne - zbiorcze
Czystość tlenu: 90 % – 95 %
Wydajność tlenu: 1,5 – 197,4 Nm³/h
Zapotrzebowanie na sprężone powietrze: 16,5 – 2 171,4 Nm³/h
Ciśnienie robocze: 5 – 10 bar

Modele OXYBERG® (wartości przepływu: O₂ = wydajność tlenu Nm³/h / AIR = wymagane sprężone powietrze Nm³/h)
OXYBERG® 500 — 90%: O₂ 2.1 / AIR 23.1; 92%: O₂ 1.9 / AIR 20.9; 93%: O₂ 1.7 / AIR 18.7; 94%: O₂ 1.6 / AIR 17.6; 95%: O₂ 1.5 / AIR 16.5
OXYBERG® 600 — 90%: O₂ 2.9 / AIR 31.9; 92%: O₂ 2.6 / AIR 28.6; 93%: O₂ 2.4 / AIR 26.4; 94%: O₂ 2.3 / AIR 25.3; 95%: O₂ 2.2 / AIR 24.2
OXYBERG® 700 — 90%: O₂ 4.9 / AIR 53.9; 92%: O₂ 4.5 / AIR 49.5; 93%: O₂ 4.2 / AIR 46.2; 94%: O₂ 3.9 / AIR 42.9; 95%: O₂ 3.8 / AIR 41.8
OXYBERG® 800 — 90%: O₂ 6.1 / AIR 67.1; 92%: O₂ 5.7 / AIR 62.7; 93%: O₂ 5.5 / AIR 60.5; 94%: O₂ 5.2 / AIR 57.2; 95%: O₂ 4.9 / AIR 53.9
OXYBERG® 900 — 90%: O₂ 9.2 / AIR 101.2; 92%: O₂ 8.5 / AIR 93.5; 93%: O₂ 8.2 / AIR 90.2; 94%: O₂ 7.7 / AIR 84.7; 95%: O₂ 7.3 / AIR 80.3
OXYBERG® 1000 — 90%: O₂ 12.4 / AIR 136.4; 92%: O₂ 11.6 / AIR 127.6; 93%: O₂ 11.1 / AIR 122.1; 94%: O₂ 10.5 / AIR 115.5; 95%: O₂ 10.1 / AIR 111.1
OXYBERG® 1100 — 90%: O₂ 13.8 / AIR 151.8; 92%: O₂ 13.3 / AIR 146.3; 93%: O₂ 12.8 / AIR 140.8; 94%: O₂ 12.4 / AIR 136.4; 95%: O₂ 12.1 / AIR 133.1
OXYBERG® 1200 — 90%: O₂ 18.9 / AIR 207.9; 92%: O₂ 18.1 / AIR 199.1; 93%: O₂ 17.4 / AIR 191.4; 94%: O₂ 16.8 / AIR 184.8; 95%: O₂ 15.9 / AIR 174.9
OXYBERG® 1300 — 90%: O₂ 24.8 / AIR 272.8; 92%: O₂ 23.3 / AIR 256.3; 93%: O₂ 22.1 / AIR 243.1; 94%: O₂ 21.1 / AIR 232.1; 95%: O₂ 20.3 / AIR 223.3
OXYBERG® 1400 — 90%: O₂ 33.8 / AIR 371.8; 92%: O₂ 33.2 / AIR 365.2; 93%: O₂ 31.4 / AIR 345.4; 94%: O₂ 30.1 / AIR 331.1; 95%: O₂ 28.8 / AIR 316.8
OXYBERG® 1500 — 90%: O₂ 44.6 / AIR 490.6; 92%: O₂ 43.1 / AIR 474.1; 93%: O₂ 41.6 / AIR 457.6; 94%: O₂ 40.5 / AIR 445.5; 95%: O₂ 39.1 / AIR 430.1
OXYBERG® 1600 — 90%: O₂ 55.3 / AIR 608.3; 92%: O₂ 53.2 / AIR 585.2; 93%: O₂ 51.3 / AIR 564.3; 94%: O₂ 49.6 / AIR 545.6; 95%: O₂ 48.2 / AIR 530.2
OXYBERG® 1700 — 90%: O₂ 65.8 / AIR 723.8; 92%: O₂ 64.4 / AIR 708.4; 93%: O₂ 62.1 / AIR 683.1; 94%: O₂ 61.4 / AIR 675.4; 95%: O₂ 59.8 / AIR 657.8
OXYBERG® 1800 — 90%: O₂ 89.2 / AIR 981.2; 92%: O₂ 86.2 / AIR 948.2; 93%: O₂ 83.2 / AIR 915.2; 94%: O₂ 81.0 / AIR 891.0; 95%: O₂ 78.2 / AIR 860.2
OXYBERG® 1900 — 90%: O₂ 110.6 / AIR 1,216.6; 92%: O₂ 106.4 / AIR 1,170.4; 93%: O₂ 102.6 / AIR 1,128.6; 94%: O₂ 99.2 / AIR 1,091.2; 95%: O₂ 96.4 / AIR 1,060.4
OXYBERG® 2000 — 90%: O₂ 131.6 / AIR 1,447.6; 92%: O₂ 128.8 / AIR 1,416.8; 93%: O₂ 124.2 / AIR 1,366.2; 94%: O₂ 122.8 / AIR 1,350.8; 95%: O₂ 119.6 / AIR 1,315.6
OXYBERG® 3000 — 90%: O₂ 165.9 / AIR 1,824.9; 92%: O₂ 159.6 / AIR 1,755.6; 93%: O₂ 153.9 / AIR 1,692.9; 94%: O₂ 148.8 / AIR 1,636.8; 95%: O₂ 144.6 / AIR 1,590.6
OXYBERG® 4000 — 90%: O₂ 197.4 / AIR 2,171.4; 92%: O₂ 193.2 / AIR 2,125.2; 93%: O₂ 186.3 / AIR 2,049.3; 94%: O₂ 184.2 / AIR 2,026.2; 95%: O₂ 179.4 / AIR 1,973.4

Zastosowania

• Szpital / Medycyna (konfiguracje medyczne, możliwość projektów 93 % zgodnych z Farmakopeą Europejską).
• Akwakultura / hodowla ryb (natlenianie).
• Oczyszczalnie ścieków i uzdatnianie wody.
• Biogazownie.
• Przemysł metalowy i stalowy, hutnictwo szkła, wydobycie złota i inne procesy przemysłowe wymagające tlenu.

Argumenty biznesowe

• Eliminacja cyklicznych kosztów dostaw ciekłego tlenu; typowy zwrot z inwestycji 2–3 lata (zależny od profilu zużycia i kosztu energii).
• Uniezależnienie od łańcucha dostaw i stabilność dostaw tlenu (ciągła produkcja dopóki dostępna jest energia i sprężone powietrze).
• Stabilna czystość i ciśnienie na wyjściu dla krytycznych procesów.

charakterystyka / specyfikacje techniczne

• Technologia: PSA (Pressure Swing Adsorption) z sita molekularnego zeolitowego.
• Czystość tlenu: konfigurowalna, 90–95 %, opcja 93 % zgodna z Ph. Eur. Monograph 2455 (Oxygen 93) w konfiguracji medycznej — weryfikacja jakości gazu dla dostarczonego systemu i warunków eksploatacji jest wymagana.
• Zakres wydajności: od 1,5 do 197,4 Nm³/h (wartości nominalne).
• Wymagane sprężone powietrze: 16,5 – 2 171,4 Nm³/h (zależnie od modelu i czystości).
• Ciśnienie robocze: 5 – 10 bar.
• Certyfikaty i normy: PED 2014/68/EU (NB 2912), system jakości ISO 13485:2016 dla procesów rozwoju i produkcji urządzeń do wytwarzania gazów medycznych.
• Gwarancja: standardowo 3 lata; możliwość przedłużenia do 5 lat w ramach umowy serwisowej.
• Możliwość dostawy kompletnych pakietów pod klucz (generator + sprężarka + uzdatnianie powietrza + magazynowanie i regulacja) oraz programu OEM (branding, kolor RAL, HMI, dokumentacja).
