Generatore di azoto inerte NITROBERG®

asciuttodi alta purezzaad alta purezza

Panoramica

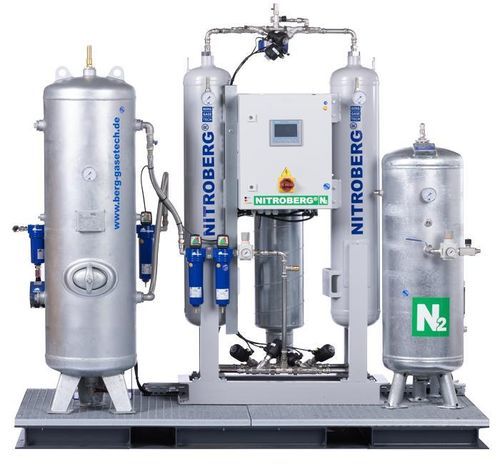

Un pacchetto di generazione di azoto montato su skid è un sistema completo fornito preassemblato, precablato e collaudato in fabbrica. Il skid integra l'alimentazione e il trattamento dell'aria compressa con un generatore PSA NITROBERG® e un serbatoio tampone N₂, fornendo una fonte di azoto pronta per l'installazione. Gamma plug-and-play: NITROBERG® 500–1000. Progettato e prodotto da Berg GaseTech (Krefeld) con supporto del Gruppo BERG.

Certificazioni e dati chiave

• PED 2014/68/EU · NB 2912
• Purezza N₂: 97 % – 99,999 % (configurabile)
• Skid plug-and-play: preassemblato, precablato, collaudato in fabbrica

Contenuto del pacchetto
Il skid standard integra tutti i componenti necessari per la produzione e la fornitura di azoto in sito. Elementi tipici inclusi:

• Compressore a vite (opzionale: KOMPBERG®)
• Separatore d'acqua con Bekomat
• Serbatoio aria compressa (bagnato)
• Prefiltro (PUREBERG®)
• Essiccatore DRYBERG® frigorifero o ad adsorbimento
• Filtro fine
• Filtro superfine (PUREBERG®, senza olio)
• Torre a carbone attivo
• Filtro polveri
• Serbatoio aria compressa (secco)

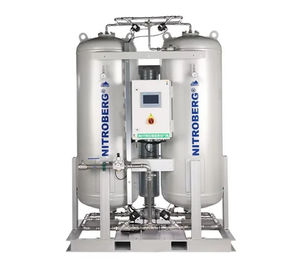

• Generatore PSA NITROBERG® (nucleo del sistema)
• Serbatoio azoto compresso (tampone N₂)
• Regolatore di portata/pressione e filtro per azoto

Configurazioni plug-and-play
Sei configurazioni pre-ingegnerizzate per applicazioni tipiche. Portate N₂ @99 %:

• NITROBERG® 500 — 7,1 Nm³/h · Serbatoio N₂ 90 L · Serbatoio aria 150 L
• NITROBERG® 600 — 12,8 Nm³/h · Serbatoio N₂ 90 L · Serbatoio aria 150 L
• NITROBERG® 700 — 19,9 Nm³/h · Serbatoio N₂ 150 L · Serbatoio aria 150 L
• NITROBERG® 800 — 28,4 Nm³/h · Serbatoio N₂ 250 L · Serbatoio aria 350 L
• NITROBERG® 900 — 43,7 Nm³/h · Serbatoio N₂ 350 L · Serbatoio aria 500 L
• NITROBERG® 1000 — 59,6 Nm³/h · Serbatoio N₂ 500 L · Serbatoio aria 500 L

Vantaggi

• Ingombr o unitario su skid con telaio in acciaio rinforzato, piani di calpestio in alluminio e tasche per carrello elevatore per una movimentazione agevole.
• Riduzione dei tempi di messa in servizio grazie ad impianti tubazioni, cablaggi e logica di controllo forniti a banco.
• Compressore integrato opzionale (KOMPBERG®) o possibilità di collegamento alla rete d'aria esistente.
• Un unico interlocutore per ingegneria, fornitura, messa in servizio e assistenza nel Gruppo BERG.
• Consegna della documentazione tecnica completa: disegni di montaggio, P&ID, schemi elettrici, manuali e liste ricambi.

Applicazioni
Laboratori e spettrometria di massa, confezionamento alimentare e MAP, processi chimici (inertizzazione, spurgo), operazioni oil & gas, inertizzazione aerospaziale e forniture industriali a portata media. Portate maggiori gestite tramite impianti containerizzati ingegnerizzati su richiesta.

Specifiche tecniche

• Famiglia prodotto: NITROBERG® plug-and-play (500–1000).
• Purezza N₂: 97 % – 99,999 % (configurabile).
• Portate tipiche @99 %: 7,1 / 12,8 / 19,9 / 28,4 / 43,7 / 59,6 Nm³/h (500→1000).
• Serbatoi tampone N₂: 90 L fino a 500 L a seconda della configurazione.
• Serbatoi aria compressa: 150 L fino a 500 L a seconda della configurazione.
• Trattamento aria incluso: filtri PUREBERG®, essiccatore DRYBERG® (frigorifero o adsorbente), torre a carbone attivo, filtrazione fine/superfine.
• Opzioni: compressore KOMPBERG® integrato o collegamento alla rete aria esistente.
• Skid: pre-pipato, pre-cablato, testato in fabbrica con tasche per carrello elevatore.
• Normative: PED 2014/68/EU (Modulo B) indicato; marcatura CE in funzione della configurazione e procedura di conformità.
• Documentazione completa fornita; garanzia standard tre anni, estendibile tramite contratto di servizio.
