Impianto di produzione di ossigeno OXYBERG®

Overview

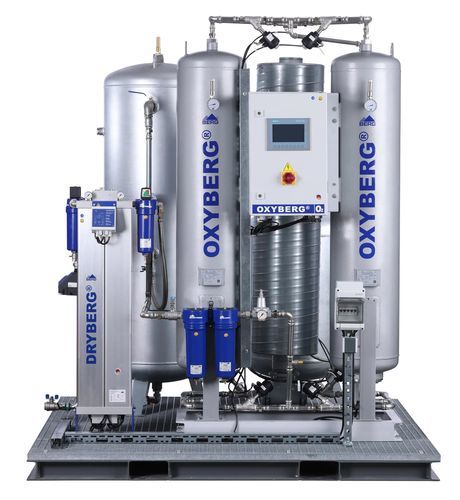

Un impianto ossigeno PSA è un sistema completo di generazione di ossigeno in sito fornito come unità prefabbricata, montata su skid e pronta all’uso. Lo skid integra il generatore PSA OXYBERG®, la produzione e il trattamento dell’aria compressa (opzionale: compressore a vite KOMPBERG®), il deumidificatore ad adsorbimento DRYBERG®, la filtrazione multistadio PUREBERG®, i serbatoi tampone aria e O₂ e la regolazione flusso/pressione. I sistemi sono pre-pipati, pre-cablati e collaudati in fabbrica per ridurre il lavoro di ingegneria e la messa in servizio in sito.

Key product badges and performance

• PED 2014/68/EU · NB 2912 (riferimento conformità)
• Intervallo purezza O₂: 90 % – 95 % (standard PSA industriale; opzione 93 % disponibile)
• Consegna come skid plug-and-play, progettato e prodotto in Germania

What’s inside the oxygen plant: complete system components

• Compressore a vite (opzionale: KOMPBERG®)
• Separatore d’acqua con Bekomat
• Serbatoio aria compressa (umido)
• Prefiltro (PUREBERG®)
• Deumidificatore ad adsorbimento DRYBERG®
• Filtro fine
• Filtro superfine (PUREBERG®, oil-free)
• Torre a carbone attivo
• Filtro polveri
• Serbatoio aria compressa (secco)
• Generatore di ossigeno PSA OXYBERG® (nucleo del sistema)
• Serbatoio tampone ossigeno (O₂)
• Regolatore di portata/pressione + filtro ossigeno

Configurations (plug-and-play range)
Sei configurazioni pre-ingegnerizzate coprono la gamma standard di impianti in sito. Ogni configurazione è costruita attorno a un modello OXYBERG® specifico e comprende la linea filtri PUREBERG®, il deumidificatore DRYBERG® e il serbatoio tampone O₂ abbinati.

• OXYBERG® 500 — Portata O₂ @ 90 %: su richiesta; Serbatoio O₂: 90 L; Serbatoio aria: 90 L
• OXYBERG® 600 — Portata O₂ @ 90 %: su richiesta; Serbatoio O₂: 90 L; Serbatoio aria: 150 L
• OXYBERG® 700 — Portata O₂ @ 90 %: su richiesta; Serbatoio O₂: 150 L; Serbatoio aria: 150 L
• OXYBERG® 800 — Portata O₂ @ 90 %: su richiesta; Serbatoio O₂: 250 L; Serbatoio aria: 350 L
• OXYBERG® 900 — Portata O₂ @ 90 %: su richiesta; Serbatoio O₂: 350 L; Serbatoio aria: 500 L
• OXYBERG® 1000 — Portata O₂ @ 90 %: su richiesta; Serbatoio O₂: 500 L; Serbatoio aria: 500 L

Compressor options

• Le configurazioni possono essere fornite con o senza compressore a vite integrato KOMPBERG®.
• Compressori integrati tipici: KOMPBERG® BSDK7 (OXYBERG® 500–900); KOMPBERG® BSDKF11/13 (OXYBERG® 1000).
• Se il sito dispone di un’infrastruttura aria compressa adeguata (circa 7 bar, portata e qualità richieste), l’impianto può essere fornito senza compressore e collegato alla fornitura esistente.

Advantages of a Berg plug-and-play skid

• Rapida messa in servizio: skid arriva pre-assemblato, pre-cablato e collaudato in fabbrica per ridurre il lavoro in loco.
• Ingombro unico con telaio di base definito, piastre di alluminio e fessura per carrello elevatore integrata.
• Unico interlocutore e garanzia unica per l’intero sistema integrato.
• Pacchetto documentazione fornito con l’impianto per supportare installazione e funzionamento.

Documentation pack (delivered with each plant)

• Disegni di montaggio e schema P&ID (R&I)
• Descrizione dell’impianto e manuale di esercizio & manutenzione
• Elenco dei consumatori elettrici ed elettronici, schemi di cablaggio e diagrammi morsettiera
• Schema funzionale, elenco ricambi e parti d’usura, certificati materiali e fascicolo di ingegneria

Why Berg
Berg GaseTech progetta e produce in Germania i generatori di ossigeno OXYBERG® e fornisce sistemi skid integrati plug-and-play. Integrazione di sistema, messa in servizio in sito, formazione operatori e assistenza sono forniti all’interno dello stesso gruppo, garantendo supporto combinato produttore+integratore, ricambi disponibili e opzioni di estensione garanzia.

Quality monitoring and special options

• La purezza O₂ è monitorata continuamente alla uscita del generatore tramite sensori integrati di purezza e pressione.
• Possono essere progettate configurazioni al 93 % O₂ per progetti che richiedono conformità alla monografia 2455 della Farmacopea Europea; la qualità finale erogata deve essere verificata per il sistema installato e le condizioni di esercizio.
• La marcatura CE finale e la valutazione di conformità dipendono dalla configurazione e dal completamento delle procedure applicabili.

Technical specifications

• Famiglia prodotto: OXYBERG® PSA Oxygen Plant (skid plug-and-play)
• Purezza O₂ (standard): 90 % – 95 %; opzione 93 % disponibile per conformità farmacopea
• Configurazioni pre-ingegnerizzate disponibili: OXYBERG® 500, 600, 700, 800, 900, 1000
• Volumi serbatoi tampone O₂ (per modello): 90 L (500/600), 150 L (700), 250 L (800), 350 L (900), 500 L (1000)
• Volumi serbatoi aria (per modello): 90 L (500), 150 L (600/700), 350 L (800), 500 L (900/1000)
• Opzioni compressore integrato: KOMPBERG® BSDK7 (OXYBERG® 500–900), KOMPBERG® BSDKF11/13 (OXYBERG® 1000); consegna opzionale senza compressore per collegamento ad aria fornita dal sito
• Consegna: skid pre-assemblato, pre-pipato, pre-cablato e testato in fabbrica
• Monitoraggio continuo purezza e pressione in uscita dal generatore
• Garanzia standard: 3 anni; estendibile fino a 5 anni con contratto di servizio
• Certificazioni / conformità: PED 2014/68/EU · NB 2912
• Produttore: Berg GaseTech (progettazione & produzione OXYBERG® in Germania)
