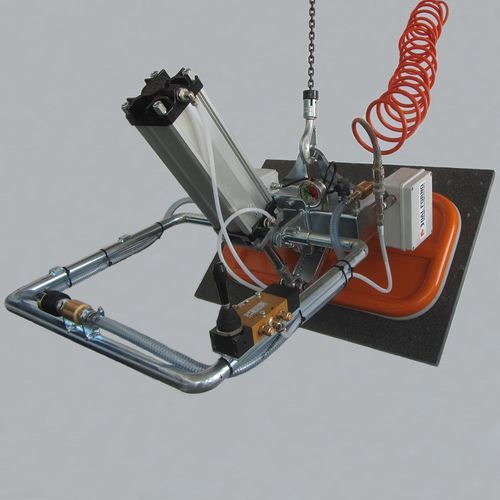

Ventosa di sollevamento per lastra di vetro M series

per pezzi piattiper lamieraper lastre

Descrizione
Ventosa a piatto singolo per movimentazione rapida e semplice, progettata per impiego continuo e pesante sotto gancio. Costruzione compatta con serbatoio per la riserva di vuoto, vacuometro e dispositivi di sicurezza con segnali acustici e luminosi. Guarnizione in gomma flessibile e resistente che consente la presa su molte finiture superficiali (grezzo, lucido, levigato, fiammato, bocciardato, sabbiato, ecc.).

Applicazione
Adatta al sollevamento di materiali solidi, non porosi e a superficie piana: pannelli tagliati a misura, piastrelle, filagne, gradini, piccole lastre, lamiere metalliche, vetri.

Vantaggi generali

• Realizzata con leghe leggere e acciaio zincato; piastra in pressofusione di alluminio per resistenza alla corrosione
• Sostituzione rapida e agevole dell’anello di tenuta in gomma
• Inclinazione pneumatica 0°–90° per presa e posa in orizzontale e verticale
• Asse di rotazione vicino alla piastra per facilitare il posizionamento verticale
• Maniglia con inclinazione regolabile per maggiore controllo dell’operatore
• Allarme di perdita del vuoto rimovibile e ricaricabile con cicalino e spie, attivato da vacuostato; caricabatterie separato
• Valvole di non ritorno per mantenere il vuoto in caso di taglio delle tubazioni o perdita della sorgente di vuoto
• Valvola scorrevole ON/OFF con dispositivo di blocco contro rilasci accidentali
• Conforme alla Direttiva Macchine UE (marchio CE)

Alimentazione
Il vuoto è generato da pompa elettrica o da generatore di vuoto ad aria compressa (Venturi). Fornitura tipica: pompa per vuoto elettrica + tubo di collegamento + ventosa. Opzioni: motori elettrici monofase o DC per installazioni mobili (carrelli elevatori, gru idrauliche) o motori a combustione interna. Possibilità di personalizzazioni su richiesta.

Documentazione disponibile
Schede tecniche, configurazioni delle piastre e istruzioni di montaggio/esercizio disponibili per questo prodotto.

Caratteristiche / specifiche tecniche

• Serie: M series
• Portata: 100–3000 kg (a seconda del modello)
• Materiali idonei: pannelli, piastrelle, lastre, lamiere, vetro — solidi e non porosi
• Costruzione: leghe leggere e acciaio zincato; piastra in alluminio pressofuso
• Guarnizione: gomma flessibile e resistente adatta a molte finiture
• Inclinazione: pneumatica 0°–90°
• Asse di pivot: vicino alla piastra per facilitare il posizionamento verticale
• Maniglia: inclinazione regolabile
• Sicurezza: serbatoio di vuoto; vacuometro; allarme rimovibile ricaricabile con cicalino e spie; valvole di non ritorno; valvola scorrevole ON/OFF con bloccaggio
• Alimentazione/generazione vuoto: pompa elettrica o Venturi ad aria compressa; opzioni monofase, DC o motori a combustione
• Norme: Direttiva Macchine UE (CE)
• Esempi di modelli: M 3570/AC/P, M 5085/AC/P
