Ventosa di sollevamento per lamiera M series

per lastre di calcestruzzoper lastre di pietraper marmo

Panoramica

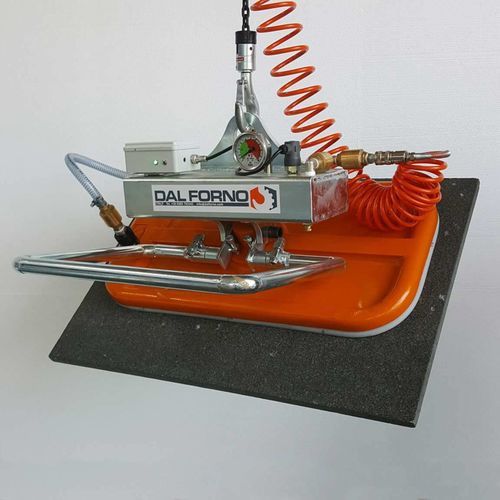

Sollevatore a vuoto monopiastra progettato per il sollevamento di materiali densi come marmo, granito, cemento, refrattari e pannelli compositi; idoneo anche per lastre metalliche e altri materiali in lastra. Unità compatta per impiego industriale continuativo, con guarnizione in gomma flessibile e sostituibile adatta a molte finiture superficiali. Dispositivi di sicurezza e comandi ergonomici garantiscono il bloccaggio del carico e la protezione dell'operatore.

Applicazioni

• Pietra naturale: marmo, granito
• Cemento e elementi refrattari
• Pannelli compositi e rivestimenti
• Lastre metalliche e altri materiali in lastra

Caratteristiche principali

• Portata: da 100 a 3000 kg
• Ventosa a piastra singola
• Ribaltamento manuale 0°–90° (opzione pneumatico disponibile)
• Componenti in leghe leggere, struttura in acciaio zincato, piastra in alluminio pressofuso
• Sostituzione rapida dell'anello di guarnizione in gomma
• Asse di rotazione vicino alla piastra per facilitare il posizionamento verticale
• Inclinazione della maniglia regolabile per l'ergonomia
• Allarme perdita vuoto estraibile e ricaricabile con cicalino e spie; caricabatterie incluso
• Valvole unidirezionali per mantenimento del vuoto in caso di taglio condotti
• Valvola scorrevole ON/OFF con dispositivo di bloccaggio per evitare rilasci accidentali
• Conforme alla Direttiva Macchine CE

Alimentazione e generazione del vuoto
Il vuoto può essere generato tramite pompa elettrica o generatore Venturi ad aria compressa. Configurazione tipica: pompa elettrica + tubo di collegamento + ventosa. Pompe disponibili in monofase, motore DC (per installazione su carrelli elevatori o gru idrauliche) o motori a combustione interna per applicazioni speciali. Diverse configurazioni sono disponibili per rispondere alle esigenze operative.

Note
Versioni personalizzate e unità speciali possono essere fornite su richiesta. Destinato ad applicazioni industriali gravose che richiedono una presa sicura su materiali densi.

Caratteristiche / Specifiche tecniche

• Portata: 100 ÷ 3000 kg
• Inclinazione: manuale 0°–90° (opzione pneumatico)
• Materiali: leghe leggere, acciaio zincato, piastra in alluminio pressofuso
• Guarnizione: anello in gomma elastico sostituibile adatto a tutte le finiture
• Sicurezza: serbatoio del vuoto, dispositivi integrati, allarmi acustici e luminosi, vacuometro
• Mantenimento del vuoto: valvole unidirezionali
• Controllo: valvola scorrevole ON/OFF con blocco
• Allarme: allarme perdita vuoto estraibile e ricaricabile con cicalino e spie; caricabatterie incluso
• Fonti di vuoto: pompa elettrica, generatore Venturi ad aria compressa; varianti pompa: monofase, motore DC, combustione interna
• Conformità: Direttiva Macchine CE
