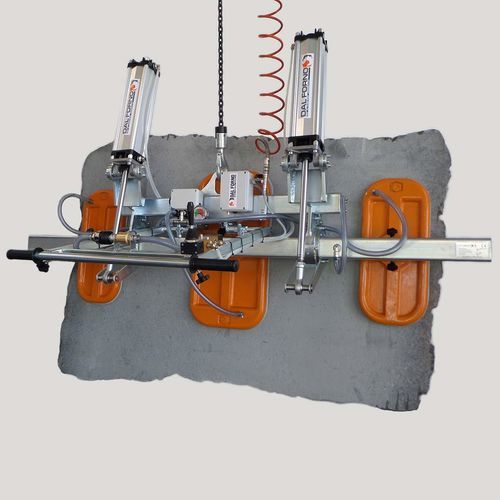

Ventosa di sollevamento per lastra di vetro L series

per pezzi piattiper lamieraper lastre

Panoramica del prodotto
Portata: 500–1500 kg.
Adatto al sollevamento di materiali solidi non porosi con superficie piana, come pannelli tagliati a misura, piastrelle, strisce, piccole lastre, lastre metalliche e vetri per finestre.

Descrizione generale
Unità di sollevamento sotto gancio compatta e robusta, progettata per un utilizzo continuo e intensivo. Dotata di serbatoio del vuoto, vacuometro e dispositivi di allarme integrati (acustici e luminosi). La guarnizione in gomma flessibile garantisce una presa efficace su vari tipi di finitura superficiale (grezzo, lucidato, levigato, fiammato, bocciardato, sabbiato, ecc.). Il ribaltamento pneumatico consente la movimentazione in posizione orizzontale e verticale.

Caratteristiche

• Costruzione: lega leggera e acciaio zincato; piastra in fusione di alluminio per resistenza alla corrosione
• Sostituzione rapida dell'anello di tenuta in gomma
• Intervallo di ribaltamento 0°–90° per sollevare e posare i materiali in orizzontale e verticale
• Asse di rotazione vicino alla ventosa per facilitare il posizionamento verticale
• Inclinazione regolabile della maniglia di manovra
• Allarme perdita di vuoto estraibile e ricaricabile con cicalino e luci di avviso attivate da vacuostato; caricabatterie separato
• Valvole monodirezionali per mantenere il vuoto in caso di danno alle tubazioni o perdita
• Valvola scorrevole ON/OFF con dispositivo di bloccaggio per prevenire il rilascio accidentale
• Conforme alla Direttiva Macchine CE

Opzioni di alimentazione
Il vuoto può essere generato da una pompa elettrica o da un generatore di vuoto ad aria compressa (Venturi). La fornitura tipica comprende pompa del vuoto elettrica + tubo di collegamento + ventosa a vuoto. Opzioni disponibili: motori monofase, motori in corrente continua (per carrelli elevatori/argani idraulici) o motori a combustione interna per applicazioni speciali.

Note
Sono disponibili più configurazioni e versioni su misura per soddisfare requisiti specifici. Versioni speciali includono sollevatori a tre ventose con ribaltamento manuale e modelli personalizzati su richiesta.

Specifiche tecniche

• Serie: serie L
• Intervallo di portata: 500–1500 kg
• Materiali idonei: solidi non porosi con superficie piana (pannelli, piastrelle, strisce, piccole lastre, lastre metalliche, vetri)
• Materiali di costruzione: lega leggera, acciaio zincato, piastra in fusione di alluminio
• Ribaltamento: pneumatico, 0°–90°
• Sistema del vuoto: serbatoio e vacuometro
• Sistemi di sicurezza: allarmi acustici e luminosi; unità di allarme estraibile e ricaricabile
• Valvole: valvole monodirezionali per mantenimento del vuoto; valvola ON/OFF con bloccaggio
• Tenuta: anello di tenuta in gomma flessibile e sostituibile
• Manutenzione: sostituzione rapida dell'anello di tenuta
• Norme: conformità alla Direttiva Macchine CE
