Ventosa di sollevamento per lamiera metallica X series

per lastra di vetroper pezzi piattiper lastre

Panoramica prodotto

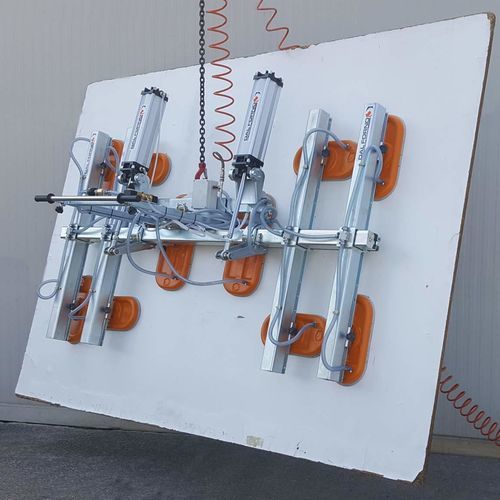

Sollevatore a dieci ventose X Series C per la movimentazione di materiali solidi non porosi con superficie piana, con ribaltamento pneumatico da 0° a 90°.

Serie e portata
Serie X C — portata: 500–1500 kg.

Applicazioni
Adatto al sollevamento di materiali solidi non porosi con superficie piana: pannelli tagliati su misura, piastrelle, listelli, gradini, piccole lastre, lamiere metalliche, vetri per finestre e vetrine.

Descrizione generale
Unità di movimentazione compatta e robusta, progettata per impiego continuativo e gravoso. Dotata di serbatoio per vuoto, vacuometro e dispositivi di sicurezza con allarmi acustici e luminosi. Guarnizione in gomma flessibile e durevole che assicura presa affidabile su varie finiture superficiali (grezzo, lucidato, levigato, fiammato, bocciardato, sabbiato, ecc.).

Caratteristiche

• manufactured with light alloy materials and galvanized steel, aluminum casting pad — resistente alla corrosione;
• rapida e semplice sostituzione dell’anello di tenuta in gomma;
• possibilità di inclinazione da 0° a 90° per movimentazione orizzontale e verticale (in posizione eretta);
• asse di pivot vicino alla ventosa per facilitare il posizionamento verticale;
• inclinazione regolabile della maniglia di manovra;
• allarme per perdita di vuoto staccabile e ricaricabile con buzzer e spie luminose, attivato da un interruttore di vuoto; caricabatterie separato;
• valvole unidirezionali per mantenere il vuoto anche in caso di rottura delle tubazioni o perdita di vuoto;
• valvola ON/OFF a scorrimento con dispositivo di bloccaggio per evitare rilasci accidentali;
• progettato in conformità alla Direttiva Macchine CE.

Alimentazione
Il vuoto può essere generato da una pompa elettrica per vuoto o mediante generatore di vuoto ad aria compressa (Venturi). Fornitura tipica: pompa elettrica per vuoto + tubo di collegamento + ventosa di aspirazione. Le pompe elettriche possono essere fornite monofase, con motori DC (per installazione su carrelli elevatori e gru idrauliche) o con motori a combustione interna per applicazioni speciali.

Download
Schede tecniche e istruzioni per l'uso disponibili per il download in formato PDF.

Caratteristiche / specifiche tecniche

• Portata: 500–1500 kg
• Configurazione delle ventose: dieci ventose (ventose multiple)
• Materiali: leghe leggere, acciaio zincato, ventose in alluminio fuso
• Guarnizione: guarnizione in gomma flessibile e durevole adatta a varie finiture
• Ribaltamento: 0°–90° (movimentazione orizzontale e verticale)
• Asse di pivot: vicino alla ventosa per posizionamento verticale
• Comandi: maniglia di manovra regolabile; valvola ON/OFF a scorrimento con dispositivo di bloccaggio
• Sicurezza: serbatoio per vuoto; allarme per perdita di vuoto staccabile e ricaricabile con buzzer e spie luminose; vacuometro; valvole unidirezionali
• Conformità: conforme alla Direttiva Macchine CE
• Fornitura tipica: pompa per vuoto elettrica (monofase, DC o a combustione interna), tubo di collegamento
