Ventosa di sollevamento per lamiera metallica X series

per lastra di vetroper pezzi piattiper lastre

Panoramica prodotto

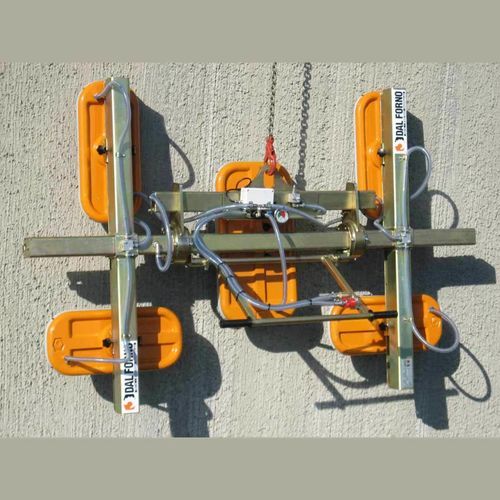

SERIE X | ribaltamento manuale — Sollevatore a cinque ventose. Portata: da 500 a 1500 kg. Adatto al sollevamento di materiali solidi non porosi con superficie piana: pannelli tagliati su misura, piastrelle, listelli, gradini, piccole lastre, lamiera metallica, vetri per finestre.

Descrizione generale
Unità di sollevamento sotto gancio compatta e robusta, progettata per impieghi continuativi e gravosi. Dotata di serbatoio per vuoto e dispositivi di sicurezza integrati con allarmi acustici e luminosi e vacuometro. Guarnizione in gomma flessibile per una presa sicura su differenti finiture superficiali (grezzo, lucido, levigato, fiammato, bocciardato, sabbiato, ecc.).

Caratteristiche

• Costruzione con leghe leggere e acciaio galvanizzato; piastra in alluminio pressofuso per lunga durata e resistenza alla corrosione.
• Sostituzione rapida e semplice dell'anello di tenuta in gomma.
• Inclinazione manuale regolabile da 0° a 90° per il sollevamento e la posa in orizzontale o verticale.
• Asse di rotazione posizionato vicino alla piastra per facilitare il posizionamento verticale.
• Inclinazione della maniglia di manovra regolabile per l'ergonomia dell'operatore.
• Allarme per perdita di vuoto rimovibile e ricaricabile con cicalino e spie luminose attivato da un vacuostato; caricabatterie separato incluso.
• Valvole unidirezionali per mantenere il vuoto in caso di danneggiamento dei condotti o perdita di vuoto.
• Valvola a slitta ON/OFF con dispositivo di bloccaggio per evitare rilasci accidentali.
• Progettato in conformità alla Direttiva Macchine CE.

Opzioni di alimentazione
Il vuoto è generato da una pompa elettrica o da un generatore di vuoto ad aria compressa (Venturi). La fornitura tipica include pompa elettrica per il vuoto, tubazione di collegamento e ventose. Per applicazioni speciali sono disponibili pompe con motori monofase, motori DC (per montaggio su carrelli elevatori o gru idrauliche) o motori a combustione interna.

Specifiche tecniche

• Serie: X series (sollevatore a cinque ventose)
• Intervallo di portata: 500–1500 kg
• Configurazione ventose: cinque ventose
• Inclinazione: manuale, 0°–90°
• Materiali: leghe leggere, acciaio galvanizzato, piastre in alluminio pressofuso
• Tenuta: guarnizione in gomma flessibile e durevole; anello facilmente sostituibile
• Sistema di vuoto: serbatoio incluso; opzioni pompa elettrica o generatore Venturi
• Sicurezza: allarmi acustici e luminosi, vacuometro, allarme rimovibile ricaricabile, valvole unidirezionali, valvola ON/OFF con blocco
• Maniglia: inclinazione regolabile; asse di rotazione vicino alla piastra
• Normativa: conforme alla Direttiva Macchine CE
