Ventosa di sollevamento per lamiera metallica S series

per lastra di vetroper pezzi piattiper lastre

Panoramica

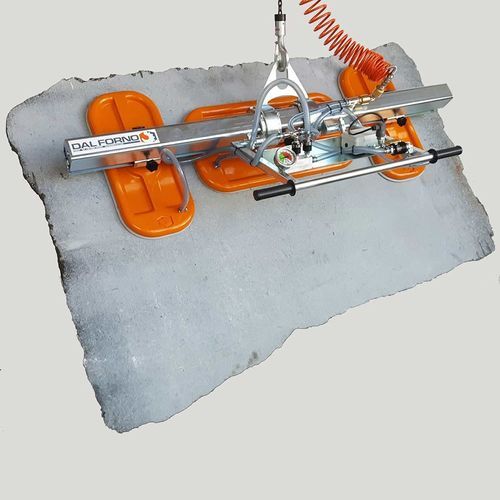

Sollevatore a vuoto a tre piatti. Capacità: 370 a 1500 kg. Adatto per il sollevamento di materiali solidi, non porosi, con superficie piana: pannelli tagliati su misura, piastrelle, strisce, scale, piccole lastre, lamiere metalliche e vetri per finestre.

Progettazione e sicurezza
Unità di movimentazione rapida e semplice, con struttura compatta e robusta, adatta all'uso continuo e gravoso. Dispositivo di sollevamento sotto gancio, complemento ideale per le attrezzature di sollevamento. Dotato di serbatoio del vuoto, dispositivi di sicurezza integrati con allarme acustico e luminoso e vacuometro. La guarnizione in gomma distintiva, flessibile e resistente permette la presa su diverse finiture superficiali (grezza, lucida, levigata, fiammata, martellata, sabbiata, ecc.).

Caratteristiche

• Costruzione in leghe leggere e acciaio zincato; piastre in alluminio pressofuso per lunga durata e resistenza alla corrosione
• Sostituzione rapida e semplice dell'anello di tenuta in gomma
• Ribaltamento manuale da 0° a 90° per sollevare e posare materiali in orizzontale e verticale
• Asse di rotazione vicino alla piastra per facilitare il posizionamento verticale
• Inclinazione regolabile della maniglia di movimentazione
• Allarme perdita di vuoto staccabile e ricaricabile con cicalino e spie luminose attivate da un vacuostato; caricabatterie separato
• Valvole unidirezionali per mantenere il vuoto in caso di taglio delle tubazioni o perdita di vuoto
• Valvola scorrevole ON/OFF con dispositivo di bloccaggio per prevenire rilasci accidentali
• Conforme alla Direttiva Macchine CE per marcatura CE

Alimentazione
Il vuoto può essere generato da una pompa elettrica o tramite generatore di vuoto ad aria compressa (Venturi). L'unità è generalmente composta da pompa elettrica per vuoto, tubo di collegamento e ventosa di aspirazione. La pompa deve essere installata nelle vicinanze del luogo di lavoro. Per applicazioni speciali possono essere fornite pompe con motori monofase, motori DC (per montaggio su carrello elevatore o gru idraulica) o motori a combustione interna.

Download
Dati tecnici e istruzioni di installazione disponibili per il download.

Caratteristiche / specifiche tecniche

• Serie: S series (tre piatti)
• Campo di capacità: 370 a 1500 kg
• Materiali idonei: materiali non porosi con superfici piane (pannelli, lastre, vetri, lamiere, ecc.)
• Materiali di costruzione: leghe leggere e acciaio zincato; piastra in alluminio pressofuso
• Guarnizione: guarnizione in gomma flessibile e sostituibile adatta a varie finiture
• Inclinazione: ribaltamento manuale 0°–90°
• Perno: asse di rotazione vicino alla piastra per agevolare il posizionamento verticale
• Maniglia: inclinazione della maniglia di movimentazione regolabile
• Allarme: allarme perdite di vuoto staccabile e ricaricabile con cicalino e spie; caricabatterie separato
• Valvole: valvole unidirezionali per mantenere il vuoto in caso di taglio/perdita
• Controllo: valvola scorrevole ON/OFF con dispositivo di blocco contro il rilascio accidentale
• Conformità: Direttiva Macchine CE
