Ventosa di sollevamento per lastra di vetro L series

per pezzi piattiper lamieraper lastre

Panoramica

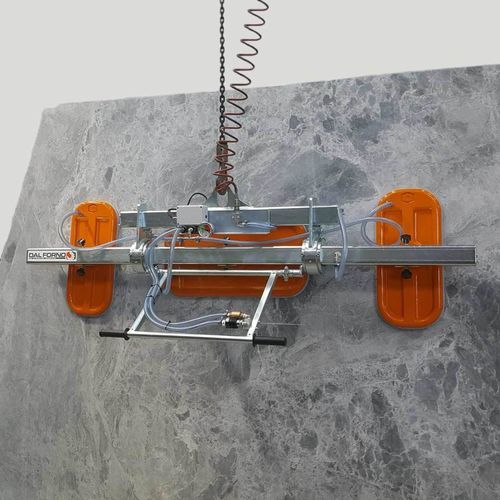

Sollevatore a vuoto a tre ventose. Capacità: 500 a 1500 kg. Adatto per il sollevamento di materiali solidi, non porosi e con superficie piana come pannelli su misura, piastrelle, strisce, gradini, piccole lastre, lamiere metalliche e vetri per finestre.

Descrizione
Unità di movimentazione veloce e semplice, costruzione compatta e robusta, idonea per uso continuo e gravoso. Ideale come dispositivo di sollevamento sotto gancio e complemento per attrezzature di sollevamento. Dotata di serbatoio del vuoto, dispositivi di sicurezza con allarmi acustici e luminosi e vacuometro. Una guarnizione in gomma flessibile e distintiva garantisce presa durevole su molteplici finiture superficiali (grezzo, lucido, levigato, fiammato, martellato, sabbiato).

Caratteristiche

• Realizzato con componenti in leghe leggere e acciaio zincato; piastra in ghisa di alluminio — lunga durata e resistente alla corrosione.
• Sostituzione rapida e semplice dell'anello di tenuta in gomma.
• Inclinazione manuale da 0° a 90° per sollevare e posare i materiali in orizzontale e verticale.
• Asse di rotazione vicino alla ventosa per facilitare il posizionamento verticale.
• Inclinazione del manico di manovra regolabile.
• Allarme per perdita di vuoto ricaricabile con segnalatore acustico e spie di avviso attivate da un interruttore di vuoto; include caricabatterie separato.
• Valvole unidirezionali per preservare il vuoto in caso di rottura dei tubi o perdita di vuoto.
• Valvola a scorrimento ON/OFF con dispositivo di bloccaggio contro il rilascio accidentale.
• Conforme alla Direttiva Macchine UE (marchio CE).

Alimentazione / Generazione del vuoto
Il vuoto può essere generato da una pompa elettrica per vuoto o tramite un generatore di vuoto Venturi ad aria compressa. Configurazione tipica: pompa elettrica per vuoto + tubo di collegamento + ventosa di aspirazione. Per applicazioni speciali è possibile fornire pompe con motori monofase, motori in corrente continua (per installazione su carrello elevatore o gru idraulica) o motori a combustione interna.

Configurazioni e accessori disponibili
Sono disponibili più configurazioni di ventose per adattare il sollevatore a forme e materiali specifici. Unità speciali su misura e versioni con inclinazione pneumatica possono essere fornite su richiesta.

Specifiche tecniche

• Serie / famiglia di modelli: L series.
• Gamma di capacità: 500–1500 kg.
• Materiali idonei: solidi, non porosi, superfici piane (pannelli, piastrelle, lastre, lamiere, vetro, gradini, strisce).
• Materiali di costruzione: componenti in leghe leggere e acciaio zincato; piastra in ghisa di alluminio.
• Guarnizione in gomma: flessibile, durevole; adatta a molteplici finiture superficiali (grezzo, lucido, levigato, fiammato, martellato, sabbiato).
• Inclinazione: 0°–90° per movimentazione orizzontale e verticale.
• Perno: asse posizionato vicino alla ventosa per facilitare il posizionamento verticale.
• Manico: inclinazione regolabile per la manovra.
• Sicurezza: serbatoio del vuoto; allarmi acustici e luminosi; vacuometro; allarme ricaricabile per perdita di vuoto con segnalatore acustico e spie; valvole unidirezionali; valvola a scorrimento ON/OFF con bloccaggio.
• Fonti di vuoto: pompa elettrica per vuoto; generatore Venturi ad aria compressa; pompe opzionali monofase, DC o a combustione interna.
