Ventosa di sollevamento a croce VX series

a telaioper marmoper lastre

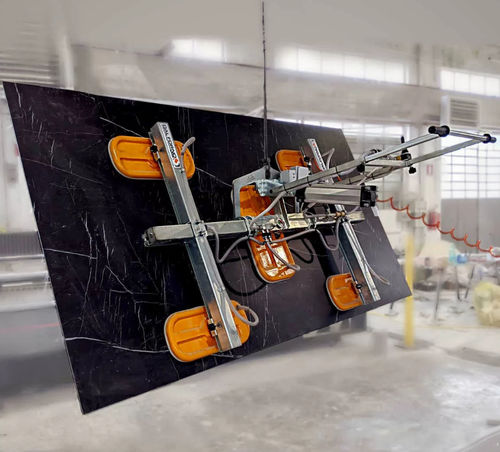

Panoramica del prodotto Il sollevatore a vuoto serie VX a cinque ventose è una pinza di presa alimentata ad aria per la movimentazione di grandi lastre e pannelli. Idoneo per marmo, granito, pietre fragili e preziose (onice), cemento, ceramica, gres e porcellana di grandi formati, Laminam® Dekton® e altri materiali sottili di grandi dimensioni, oltre che per lamiere metalliche. Portata: 250–1400 kg. Struttura compatta in acciaio con serbatoio di riserva del vuoto e ventose scorrevoli per posizionamento di precisione.

Caratteristiche

• Ribaltamento pneumatico 0°–90° con un unico cilindro per movimentazione orizzontale e verticale
• Le ventose scorrono sulle traverse e queste sulla trave principale per regolazioni di precisione
• Componenti in lega leggera e acciaio galvanizzato; piastra in alluminio pressofuso resistente alla corrosione
• Opzione piastra in gomma bianca antimacchia per singole ventose
• Sostituzione rapida dei giunti di tenuta in gomma
• Allarme perdite di vuoto rimovibile e ricaricabile con cicalino e spie attivate da vacuostato; caricabatterie separato
• Valvole di non ritorno per mantenere il vuoto in caso di taglio dei condotti o perdita di vuoto
• Valvola scorrevole ON/OFF con dispositivo di bloccaggio per evitare rilasci accidentali
• Progettato in conformità alla Direttiva Macchine CE

Opzioni alimentazione Il vuoto può essere generato da una pompa elettrica o da un generatore di vuoto Venturi ad aria compressa. Unità tipica: pompa elettrica + tubazione di collegamento + ventose. Le pompe possono essere fornite monofase, in corrente continua (per installazioni su carrelli elevatori e gru idrauliche) o a combustione interna; opzioni di montaggio pompa su unità o a distanza.

Note aggiuntive Diverse configurazioni della disposizione delle ventose sono disponibili per adattare il sollevatore a differenti pezzi e aree di presa. Disponibili su richiesta configurazioni speciali e unità multi-ventosa con ribaltamento manuale.

Caratteristiche tecniche

• Modello/serie: SERIE VX
• Intervallo portata: 250–1400 kg
• Ribaltamento: pneumatico 0°–90° (cilindro singolo)
• Struttura: telaio compatto in acciaio con serbatoio di riserva del vuoto
• Ventose: scorrevoli sulle traverse per posizionamento regolabile; piastra bianca antimacchia opzionale
• Materiali: lega leggera, acciaio galvanizzato, piastra in alluminio pressofuso
• Sistema di vuoto: pompa elettrica o generatore Venturi ad aria compressa; opzioni pompa monofase, DC o a combustione
• Sicurezza: allarme perdita vuoto rimovibile/ricaricabile con cicalino e spie; valvole di non ritorno; valvola ON/OFF con bloccaggio
• Conformità: Direttiva Macchine CE
