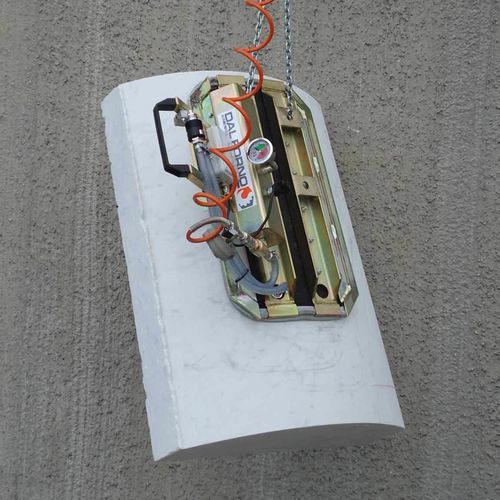

Ventosa di sollevamento per carichi cilindrici OMNIA series

verticaleorizzontaleregolabile

Panoramica
Ventosa flessibile per sollevamento a vuoto. Portata: da 100 a 800 kg. Adatta al sollevamento di settori di colonne, manufatti cilindrici, sia concavi che convessi, lucidi o grezzi.

Caratteristiche principali
L'OMNIA è una ventosa flessibile brevettata a deformazione variabile progettata per la movimentazione di manufatti curvilinei. Realizzata con materiali compositi e leghe leggere per flessibilità, sicurezza e durabilità. La guarnizione è un anello in gomma flessibile e resistente che consente la presa su molteplici finiture superficiali (grezzo, lucido, levigato, fiammato, bocciardato, sabbiato, ecc.).

Caratteristiche

• Costruzione: componenti in lega leggera, acciaio zincato e fondello in fusione di alluminio — lunga durata e resistenza alla corrosione.
• Sostituzione rapida e semplice dell’anello di tenuta in gomma.
• Inclinabile 0°–90° per movimentazione orizzontale e verticale.
• Asse di rotazione posizionato vicino alla ventosa per facilitare il posizionamento verticale.
• Inclinazione regolabile della maniglia di manovra.
• Allarme di perdita del vuoto estraibile e ricaricabile con buzzer e spie luminose attivate da vacuostato; caricabatteria separato.
• Valvole unidirezionali per mantenere il vuoto in caso di rottura delle tubazioni o perdita di vuoto.
• Valvola di comando scorrevole ON/OFF con dispositivo di blocco per evitare il rilascio accidentale.
• Conforme alla Direttiva Macchine CE per marcatura CE.

Alimentazione e generazione del vuoto
Il vuoto può essere generato tramite una pompa a vuoto elettrica o un generatore Venturi ad aria compressa. La fornitura tipica include pompa elettrica, tubo di collegamento e ventosa. Opzioni: pompe monofase o con motore DC (per installazione su carrelli elevatori o gru idrauliche) e motori a combustione interna per applicazioni specifiche.

Varianti e configurazioni
Varianti disponibili: OMNIA 300, OMNIA 300/AC, OMNIA 400 e OMNIA 800. Possono essere progettate configurazioni speciali per esigenze particolari.

Download
Schede tecniche, configurazioni dei modelli e istruzioni di installazione disponibili per il download.

Caratteristiche / specificazioni tecniche

• Denominazione commerciale: OMNIA (ventosa flessibile per sollevamento a vuoto).
• Intervallo di portata: 100–800 kg (a seconda del modello).
• Adatta a: settori di colonne, fondi cilindrici, forme convesse e concave; compatibile con molte finiture superficiali.
• Materiali: leghe leggere, acciaio zincato, fondello in alluminio fuso, materiali compositi per la ventosa.
• Guarnizione: anello in gomma flessibile, sostituibile rapidamente.
• Inclinazione: 0°–90° per movimentazione orizzontale e verticale.
• Asse di rotazione: vicino alla ventosa.
• Maniglia: inclinazione regolabile.
• Allarme vuoto: estraibile, ricaricabile, buzzer e spie, attivato da vacuostato; caricabatteria separato.
• Sicurezza: valvole unidirezionali per mantenimento del vuoto in caso di rottura tubazioni, dispositivo di blocco valvola ON/OFF.
• Valvola di controllo: valvola scorrevole ON/OFF con dispositivo di blocco.
• Generazione vuoto: pompa elettrica o Venturi; opzioni per pompe monofase, azionate in DC o motori termici.
• Conformità: Direttiva Macchine CE (UE).
