Ventosa di sollevamento per lastra di vetro S series

per pezzi piattiper lamieraper lastre

Panoramica

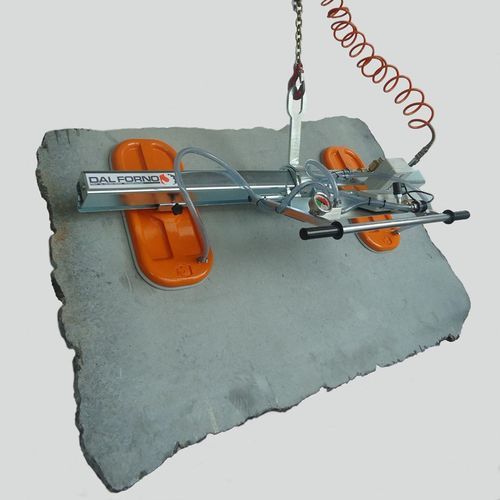

Ventosa a due piatti della serie S con ribaltamento manuale. Portata: 250–1000 kg. Idonea al sollevamento di materiali solidi non porosi con superficie piana come pannelli su misura, piastrelle, filagne, gradini, piccole lastre, lamiere metalliche e vetro per finestre.

Descrizione generale
Unità compatta e robusta, progettata per uso industriale continuo. Ideale come dispositivo di sollevamento sotto gancio per integrare gru e carrelli elevatori. Dotata di serbatoio di vuoto integrato, dispositivi di sicurezza con allarmi acustici e luminosi e vacuometro. La guarnizione in gomma flessibile e durevole si adatta a molte finiture superficiali (grezzo, lucido, levigato, fiammeggiato, bocciardato, sabbiato).

Caratteristiche

• Costruzione in leghe leggere e acciaio zincato; piastre in alluminio pressofuso per resistenza alla corrosione.
• Sostituzione rapida e semplice dell'anello di tenuta in gomma.
• Inclinazione manuale 0°–90° per movimentazione in orizzontale e verticale.
• Asse di rotazione vicino alla piastra per facilitare il posizionamento verticale.
• Inclinazione della maniglia di manovra regolabile.
• Allarme per perdita di vuoto staccabile e ricaricabile con cicalino e spie luminose, attivato da vacuostato; caricabatterie separato fornito.
• Valvole di non ritorno per mantenere il vuoto in caso di rottura dei tubi o perdita di alimentazione.
• Valvola scorrevole ON/OFF con dispositivo di blocco per evitare rilasci accidentali.
• Costruito in conformità alla Direttiva Macchine CE.

Alimentazione e generazione del vuoto
Il vuoto può essere generato da una pompa elettrica o da un generatore Venturi (aria compressa). Configurazione tipica: pompa elettrica per vuoto + tubo di collegamento + ventose. Su richiesta sono disponibili pompe con motori monofase, a corrente continua (per carrelli o gru idrauliche) o motori a combustione interna per applicazioni speciali.

Download
Scheda tecnica e istruzioni operative disponibili in formato PDF scaricabile.

Specifiche tecniche

• Serie: serie S (configurazione a due piatti)
• Gamma di capacità: 250 kg a 1000 kg
• Materiali idonei: materiali solidi, non porosi, con superfici piane (pannelli, piastrelle, filagne, gradini, piccole lastre, lamiere metalliche, vetro)
• Materiali di costruzione: leghe leggere, acciaio zincato; piastre in alluminio pressofuso
• Guarnizione: anello in gomma sostituibile, flessibile e durevole
• Inclinazione: manuale 0°–90°
• Sicurezza: serbatoio di vuoto, vacuometro, allarmi acustici e luminosi, valvole di non ritorno, valvola ON/OFF bloccabile
• Allarme: allarme per perdita di vuoto staccabile e ricaricabile con cicalino e spie; caricatore separato
• Alimentazione: pompe elettriche o generatori Venturi; opzioni con motori DC o a combustione interna
• Conformità: Direttiva Macchine CE
