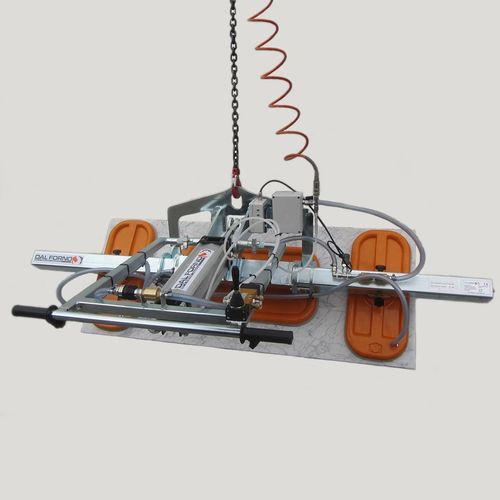

Ventosa di sollevamento per lamiera metallica VL series

per lastra di vetroper pezzi piattiper lastre di pietra

Panoramica
Sollevatore a vuoto per materiali lapidei progettato per la movimentazione di materiali solidi e non porosi con superfici piane, come pannelli in marmo e granito, piastrelle, listelli, scale, piccole lastre, lamiere metalliche e vetri. Design compatto adatto ad utilizzo industriale continuativo.

Serie e portata
Serie VL
Portata: da 400 a 1200 kg

Vantaggi principali
Soluzione di presa a vuoto con ribaltamento pneumatico compatto e configurazione delle ventose modulabile per sollevamenti precisi e sicuri.

Sicurezza e tenuta
Dotato di serbatoio del vuoto integrato e dispositivi di sicurezza comprensivi di allarme acustico e luminoso attivati da vacuostato. Guarnizione in gomma progettata per garantire presa su diversi finiture superficiali (lucidato, spazzolato, fiammato, bocciardato, sabbiato, grezzo, ecc.).

Configurazioni delle ventose

• Disponibili più configurazioni di ventose per soddisfare le esigenze di movimentazione; questa unità è fornita con disposizione a tre ventose.

Opzioni relative all'alimentazione
Generazione del vuoto tramite pompa elettrica o generatore Venturi ad aria compressa. Fornitura tipica: pompa del vuoto elettrica + tubo di collegamento + ventosa a vuoto. Pompe disponibili in monofase, corrente continua (per installazione su carrello elevatore o gru idraulica) o con motore a combustione interna per applicazioni speciali.

Caratteristiche

• Realizzazione con componenti in lega leggera e acciaio zincato; fondello in fusione di alluminio per resistenza alla corrosione.
• Sostituzione rapida dell'anello di tenuta in gomma.
• Inclinazione da 0° a 90° per movimentazione orizzontale e verticale.
• Asse di pivot posizionato vicino alla ventosa per facilitare il posizionamento verticale.
• Regolazione dell'inclinazione della maniglia di manovra.
• Allarme perdite di vuoto estraibile e ricaricabile con segnalatore acustico e spie luminose, attivato da vacuostato; caricabatterie separato.
• Valvole unidirezionali per mantenere il vuoto in caso di taglio/rottura dei tubi.
• Valvola di controllo ON/OFF a scorrimento con dispositivo di bloccaggio per evitare il rilascio accidentale.
• Progettato e fabbricato in conformità alla Direttiva Macchine CE.

Uso consigliato
Indicato per il sollevamento sicuro e il posizionamento preciso di pannelli in pietra (marmo, granito), piastrelle, piccole lastre, lamiere metalliche e vetri in ambienti industriali e di costruzione.

Caratteristiche / specificazioni tecniche

• Serie: VL
• Intervallo di portata: 400 - 1200 kg
• Intervallo di inclinazione: 0° a 90°
• Sicurezza del vuoto: serbatoio del vuoto a bordo più allarmi acustici e luminosi
• Guarnizione: anello di tenuta in gomma flessibile e sostituibile per vari tipi di finitura superficiale
• Materiali: componenti in lega leggera, acciaio zincato, fondelli in fusione di alluminio
• Allarme: allarme di perdita del vuoto estraibile e ricaricabile con buzzer e spie luminose; attivato da vacuostato; caricabatterie separato
• Valvole: valvole unidirezionali per il mantenimento del vuoto in caso di taglio/rottura dei tubi
• Valvola di controllo: valvola ON/OFF a scorrimento con dispositivo di bloccaggio
• Opzioni generazione del vuoto: pompa elettrica o generatore Venturi ad aria compressa; pompe disponibili in monofase, corrente continua o motorizzazioni a combustione interna
• Conformità: Direttiva Macchine CE
